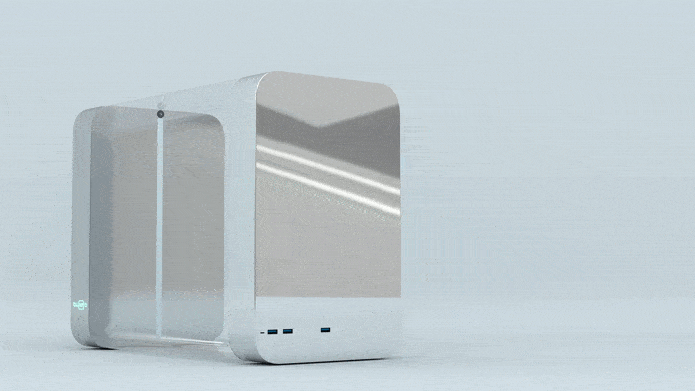

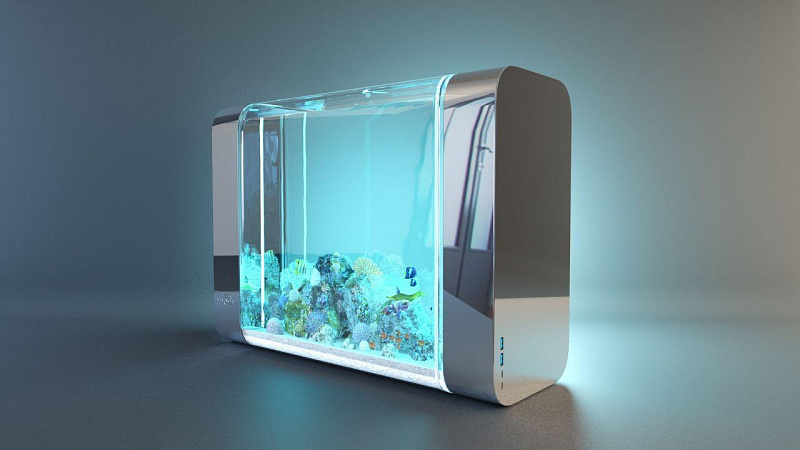

bluenero: первый по-настоящему умный аквариум
Bluenero, хоть и выглядит как обычный аквариум, но напичкан технологиями он буквально под завязку. Во первых, что очень важно для любого владельца аквариума, гаджет оснащен автоматической системой очистки воды.
Помимо этого, аквариум заботится и о своих обитателях: в конструкции предусмотрена система датчиков и сенсоров, которые мониторят кислотность воды, ее минерально-солевой состав и температуру, при необходимости регулируя ее и отправляя уведомление на смартфон в критической ситуации. Для этого, само собой, есть модули Bluetooth и Wi-Fi, которые работают в связке с приложением на смартфоне. Также можно дистанционно управлять подачей корма и следать за рыбками через встроенную камеру. А еще можно дистанционно управлять подсветкой аквариума.
Источник:
Официальная страница аквариума на Indiegogo:
Аквариум гаджет климат на алиэкспресс — купить онлайн по выгодной цене
Перед покупкой сравните цены на аквариум гаджет климат, прочитайте реальные отзывы покупателей, ознакомьтесь с техническими характеристиками.
Закажите аквариум гаджет климат онлайн с доставкой по России: товары с пометкой Plus доступны с ускоренной доставкой и улучшенными условиями возврата.
На Алиэкспресс аквариум гаджет климат всегда в наличии в большом ассортименте: на площадке представлены как надежные мировые бренды, так и перспективные молодые.
Механический таймер.
Точнее будет называть такие устройства электромеханическими. Они имеют низкую стоимость и просты в настройке. Конструктивно представляет собой евророзетку с регулятором. Если таймер становится не нужен, можно передвинуть рычажок на корпусе, и он превратится в обычную розетку.
В таком таймере время выставляется поворотом циферблата на корпусе. Одно деление на шкале обычно равняется 30 минутам. Недостатки механических таймеров: возможность программирования только на сутки, при пропадании электричества таймер иногда сбивается, некоторые модели громко тикают как старый будильник.
Мой новый умный аквариум от xiaomi — youpin descriptive geometry ai intelligent modular fish tank
Мы наконец-то получили посылку с новым аквариумом от компании Xiaomi.
Аквариум запакован очень качественно и коробка достаточно тяжелая. Я боялась, что он может побиться по дороге, потому что в отличие от предыдущего аквариума, этот изготовлен из стекла.
Но все благополучно пришло в целом состоянии. Каждый элемент запакован в отдельную корбочку.
В комплекте прилагается грунт, фильтр со всеми состовляющими, а так же нагреватель для воды.
Сам стеклянный аквариум так же запакован в отдельную коробку.
Конструкция этого аквариума достаточно прочная. У него пластикое основание на 6-ти маленьких ножках.
Грунт предназначен для горшка в который можно посадить болотистые растения. Так же в комплекте идёт блок питания.
В пакетике с состовляющими деталями фильтра так же прилагается маленький сачок, шланг для откачивания воды и пакетик с кормом для рыбок.
Нам положили к комплект шнур для американской розетки. А это – автоматическая кормушка для рыбок.
Сюда раз в неделю нужно добавлять корм и она будет кормить рыбок по рассписанию, которое вы можете задать в приложении. Или можно просто нажать на эту маленькую кнопочку в любое время.
А это нагреватель для воды.
Температуру воды так же можно задать в приложении. И сверху аквариума она будет постоянно отображаться с подсветкой.
А это сам фильтр.который мы сейчас будем ещё дополнительно собирать.
Это горшок для растений, через который так же можно доливать воду в аквариум.
А это коробочка с верхней крышкой.
Через это отверстие я дополнительно кидаю корм для сома.
Вот мы уже и установили сам аквариум на постоянное место и давайте его теперь начнём собирать.
Первым делом я помыла грунт из старого аквариума и выкладываю его на дно. Этот грунт я покупала отдельно в магазине зоотоваров Петко, он гладкий и приятный на ощупь, специально, чтобы сому было комфортно.
Так же я купила искусственные растения, для красоты и чтобы рыбкам не было слишком пустынно. В будущем планирую заменить их на живые.
Получилось очень даже симпатично.
Далее, из старого аквариума я так же взяла вот такую башню.
Это домик для сома. Он там любит прятаться.
Далее начинаю заполнять аквариум водой.
Сначало из небольшой емкости, чтобы не испортить разложенный грунт. Конечно это заняло не мало времени. Зато всё дно осталось аккуратно уложенным.
Далее я добавляю специальный бактериальный бальзам для аквариумов. Одна чайная ложечка на 38 литров. Это как раз объём моего аквариума.
Собираем фильтр для воды. Фильтрующую пластину устанавливаем в специальное отверстие. Так же распаковывыем минирализующие составляющие и устанавливаем их в маленькие квадратные отверстия по бокам фильтра. И в целом фильтр выглядит вот так.
Так же в комплекте прилогался большой пинцет.
А это система откачивания воды, которую нужно подключить к фильтру.
Оставшуюся воду я доливала уже из чайника через горшок для растений.
Устанавливаем фильтр. Следом устанавливаем подогрев для воды. Накрываем крышками. Подключаем к электричеству. И авариум полностью готов.
Аквариум включается кнопочкой справа от кормушки. Этой же кнопочкой меняется цвет подсветки.
Сначала я запустила своих подросших уже золотых рыбок. А следом и сома. Рыбкам всё очень даже понравилось. А сом сначала переживал, но потом нашёл свой домик и успокоился.
Разновидности
По своей конструкции реле времени делятся на 2 большие группы: Механические (или суточные); Электронные (они же — недельные). Основная сфера применения таймеров – это включение и выключение источников освещения. Программирование реле для включения и отключения света – задача, с которой хорошо справляется и электронный, и механический прибор.
Советы и предупреждения:
Таймер для аквариума (своими руками)
В аквариуме постоянно нужно поддерживать определенные параметры, обеспечивающие благоприятное существование рыб. Такие показатели, как температура воды и освещенность можно регулировать при помощи фотореле и термостатов. Но, для обеспечения периодичности кормления рыб в аквариуме и насыщения воды кислородом при помощи аэратора требуется таймер. Кроме того, требуется кормушка специальной конструкции, позволяющей автоматически точно дозировать количество корма в аквариуме.
Кинематическая схема кормушки аквариума приводится на рисунке 1. Контейнер, в который засыпается некоторый запас корма представляет собой трубу, установленную на коробчатом основании. В противоположных стенках этого основания сделаны круглые отверстия по диаметру трубы — контейнера. Отверстия смещены относительно друг друга на величину собственного диаметра трубы.
Внутри коробчатого основания с минимальным зазором размещен дозатор корма (или плашка), способная перемещаться в продольном направлении. В ней сделано отверстие по диаметру трубы-контейнера. Толщина плашки (а так же и толщина внутреннего пространства коробчатого основания) выбрана так, чтобы объем цилиндрической емкости (камеры), образованной отверстием в дозаторе был равен объему одноразовой порции корма, — суточной норме для рыб в аквариуме.
Работает кормушка следующим образом. В исходном состоянии дозатор находится в таком положении, как показано на рис. 1. То есть, его камера находится непосредственно под контейнером для заполнения сыпающимся вниз кормом. Теперь, если привести плашку в движение согласно направлению, показанному на рис. 1 стрелкой, то заполненное кормом камера переместиться влево и окажется над отверстием для выхода корма, которое сделано в нижней стенке коробчатого основания, через которое содержимое камеры высыпается в аквариум.
Затем, дозатор перемещается обратно и её уже пустая камера снова заполняется кормом. Таким образом, получается своеобразная шлюзовая система, в которой роль шлюзовой камеры выполняет камера в дозаторе.
Теперь о «сопутствующих деталях» таймера.
Для перемещения дозатора используется электромагнит с рычагом — толкателем. Положение опоры выбрано так, чтобы хода нижнего конца толкателя было достаточно для необходимого перемещения плашки, при котором камера в дозаторе перемещается от отверстия под контейнером и становится над отверстием для выхода корма. Для возврата плашки в исходное положение, после выключения электромагнита, служит возвратная пружина, действующая на сжатие.
Принципиальная схема таймера показана на рисунке 2.
Таймер управляет кормушкой и аэратором аквариума. Периодичность кормления рыб в аквариуме выбрана 24 часа, а периодичность работы аэратора — 2,5 часа. Эти параметры заданы «жесткой логикой» и в процессе эксплуатации не регулируются.
Таймер выполнен по цифровой схеме из тактового мультивибратора и многоразрядного двоичного счетчика. Частота тактового генератора 32768 Гц стабилизирована часовым кварцевым резонатором Q1. Конденсаторы С1 и С2 служат для подстройки частоты этого мультивибратоpa в небольших пределах с целью калибровки точности хода таймера.
Импульсы с выхода мультивибратора на микросхеме D1 поступают на счетчик, составленный из трех микросхем К561ИЕ16. На микросхеме D3 выполнен предварительный делитель на 16384, на выходе которого (выв. 3) образуются импульсы с периодом в 0,5 секунды.
Далее следует схема из последовательно включенных счетчиков D4 и D5, счет которых схемой «монтажное ИЛИ» на диодах VD3-VD7 ограничен до 172800. Что соответствует 24-м часам. То есть, через 24 часа после начала работы на резисторе R3 возникает импульс, который устанавливает все счетчики таймера на нулевую отметку.
Этот же импульс устанавливает RS-триггер D2.3-D2.4 в единичное состояние. Высокий логический уровень с выхода D2.3 поступает на ключ на VT1, который включает реле К1. А это реле, в свою очередь, подает питание на электромагнит автоматической кормушки. Спустя полсекунды на выводе 9 D4 возникает единица, которая возвращает триггер в нулевое положение и, тем самым, выключает электромагнит кормушки.
Так повторяется каждые 24 часа. Для периодического включения аэратора используются импульсы с вывода 7 D5 следующие с периодом около 2,5 часа. Эти импульсы периодически открывают ключ на VT2, а он посредством К2 включает питание аэратора.
Питается схема таймера аквариума от универсального источника. В гнездо Х1 включается источник постоянного тока напряжением 12-14V (можно использовать сетевой адаптер от старого принтера или сканера). А резервная батарея G1 служит на случай отключения электричества. В этом случае, от неё питаются только микросхемы, но не обмотки реле. Разделяют цепи питания диоды VD1 и VD2.
Происходит это так: в нормальном режиме напряжение на Х1 поступает от источника и составляет 12-14V, что больше номинального напряжения батареи G1. Поэтому диод VD1 закрыт, a VD2 открыт и питание происходит только от сетевого источника. Если сетевой источник таймера отключить (или отключилась электросеть), то напряжение на конденсаторах С3 и С4 начинает медленно падать и спустя некоторое время становится ниже чем напряжение G1. Диод VD2 закрывается, a VD1 открывается и начинается питание микросхем от G1.
Кнопка S1 служит для сброса таймера на начало отсчета. Её рекомендуется нажать после включения таймера. А включить таймер нужно в то время, когда обычно происходит кормление рыб в аквариуме. После этого каждые сутки кормление будет происходить именно в это время.
В таймере в качестве электромагнитных реле К1 и К2 используются реле КУЦ-1 от систем дистанционного управления старых отечественных телевизоров. Можно использовать и другие реле с обмоткой на 12V.
Электромагнит кормушки сделан из тягового реле стартера автомобиля ВАЗ. Катушка электромагнита перемотана. Вся старая обмотка, выполненная толстым проводом удалена, а вместо неё намотана новая, тонким проводом ПЭВ 0,12 до заполнения каркаса.
Электромагнит питается непосредственно от электросети. При намотке катушки нужно если не мотать виток к витку, то хотя бы равномерно распределяя намоточный провод. Концы обмотки нужно вывести с разных сторон каркаса и обеспечить надлежащее изолирование.
Рычаг-толкатель и опору можно так же использовать от этого же тягового реле. Недостаток такого электромагнита в его большой массе и избыточной силе, а так же необходимости перемотки. Поэтому его можно заменить каким-то более подходящим, если это возможно. Корпус основания выполнен из фанеры,
дозатор — ламинированная ДСП,
трубчатый контейнер можно сделать из отрезка пластиковой водопроводной трубы.
Все размеры зависят от объема одноразовой порции корма. Пружина от тягового реле стартера.
Таймер для аквариума (своими руками)
В аквариуме постоянно нужно поддерживать определенные параметры, обеспечивающие благоприятное существование рыб. Такие показатели, как температура воды и освещенность можно регулировать при помощи фотореле и термостатов. Но, для обеспечения периодичности кормления рыб в аквариуме и насыщения воды кислородом при помощи аэратора требуется таймер.
Кроме того, требуется кормушка специальной конструкции, позволяющей автоматически точно дозировать количество корма в аквариуме.Кинематическая схема кормушки аквариума приводится на рисунке 1. Контейнер, в который засыпается некоторый запас корма представляет собой трубу, установленную на коробчатом основании.
В противоположных стенках этого основания сделаны круглые отверстия по диаметру трубы — контейнера. Отверстия смещены относительно друг друга на величину собственного диаметра трубы.Внутри коробчатого основания с минимальным зазором размещен дозатор корма (или плашка), способная перемещаться в продольном направлении.
В ней сделано отверстие по диаметру трубы-контейнера. Толщина плашки (а так же и толщина внутреннего пространства коробчатого основания) выбрана так, чтобы объем цилиндрической емкости (камеры), образованной отверстием в дозаторе был равен объему одноразовой порции корма, — суточной норме для рыб в аквариуме.
Работает кормушка следующим образом. В исходном состоянии дозатор находится в таком положении, как показано на рис. 1. То есть, его камера находится непосредственно под контейнером для заполнения сыпающимся вниз кормом. Теперь, если привести плашку в движение согласно направлению, показанному на рис.
1 стрелкой, то заполненное кормом камера переместиться влево и окажется над отверстием для выхода корма, которое сделано в нижней стенке коробчатого основания, через которое содержимое камеры высыпается в аквариум.Затем, дозатор перемещается обратно и её уже пустая камера снова заполняется кормом.
Таким образом, получается своеобразная шлюзовая система, в которой роль шлюзовой камеры выполняет камера в дозаторе.Теперь о «сопутствующих деталях» таймера.Для перемещения дозатора используется электромагнит с рычагом — толкателем. Положение опоры выбрано так, чтобы хода нижнего конца толкателя было достаточно для необходимого перемещения плашки, при котором камера в дозаторе перемещается от отверстия под контейнером и становится над отверстием для выхода корма.
Принципиальная схема таймера показана на рисунке 2.
Таймер управляет кормушкой и аэратором аквариума. Периодичность кормления рыб в аквариуме выбрана 24 часа, а периодичность работы аэратора — 2,5 часа. Эти параметры заданы «жесткой логикой» и в процессе эксплуатации не регулируются.
Таймер выполнен по цифровой схеме из тактового мультивибратора и многоразрядного двоичного счетчика. Частота тактового генератора 32768 Гц стабилизирована часовым кварцевым резонатором Q1. Конденсаторы С1 и С2 служат для подстройки частоты этого мультивибратоpa в небольших пределах с целью калибровки точности хода таймера.
Импульсы с выхода мультивибратора на микросхеме D1 поступают на счетчик, составленный из трех микросхем К561ИЕ16. На микросхеме D3 выполнен предварительный делитель на 16384, на выходе которого (выв. 3) образуются импульсы с периодом в 0,5 секунды.
Этот же импульс устанавливает RS-триггер D2.3-D2.4 в единичное состояние. Высокий логический уровень с выхода D2.3 поступает на ключ на VT1, который включает реле К1. А это реле, в свою очередь, подает питание на электромагнит автоматической кормушки. Спустя полсекунды на выводе 9 D4 возникает единица, которая возвращает триггер в нулевое положение и, тем самым, выключает электромагнит кормушки.
Так повторяется каждые 24 часа. Для периодического включения аэратора используются импульсы с вывода 7 D5 следующие с периодом около 2,5 часа. Эти импульсы периодически открывают ключ на VT2, а он посредством К2 включает питание аэратора.
Питается схема таймера аквариума от универсального источника. В гнездо Х1 включается источник постоянного тока напряжением 12-14V (можно использовать сетевой адаптер от старого принтера или сканера). А резервная батарея G1 служит на случай отключения электричества. В этом случае, от неё питаются только микросхемы, но не обмотки реле. Разделяют цепи питания диоды VD1 и VD2.
Происходит это так: в нормальном режиме напряжение на Х1 поступает от источника и составляет 12-14V, что больше номинального напряжения батареи G1. Поэтому диод VD1 закрыт, a VD2 открыт и питание происходит только от сетевого источника. Если сетевой источник таймера отключить (или отключилась электросеть), то напряжение на конденсаторах С3 и С4 начинает медленно падать и спустя некоторое время становится ниже чем напряжение G1. Диод VD2 закрывается, a VD1 открывается и начинается питание микросхем от G1.
Кнопка S1 служит для сброса таймера на начало отсчета. Её рекомендуется нажать после включения таймера. А включить таймер нужно в то время, когда обычно происходит кормление рыб в аквариуме. После этого каждые сутки кормление будет происходить именно в это время.
В таймере в качестве электромагнитных реле К1 и К2 используются реле КУЦ-1 от систем дистанционного управления старых отечественных телевизоров. Можно использовать и другие реле с обмоткой на 12V.
Электромагнит кормушки сделан из тягового реле стартера автомобиля ВАЗ. Катушка электромагнита перемотана. Вся старая обмотка, выполненная толстым проводом удалена, а вместо неё намотана новая, тонким проводом ПЭВ 0,12 до заполнения каркаса.
Электромагнит питается непосредственно от электросети. При намотке катушки нужно если не мотать виток к витку, то хотя бы равномерно распределяя намоточный провод. Концы обмотки нужно вывести с разных сторон каркаса и обеспечить надлежащее изолирование.
Рычаг-толкатель и опору можно так же использовать от этого же тягового реле. Недостаток такого электромагнита в его большой массе и избыточной силе, а так же необходимости перемотки. Поэтому его можно заменить каким-то более подходящим, если это возможно. Корпус основания выполнен из фанеры,
дозатор — ламинированная ДСП,
трубчатый контейнер можно сделать из отрезка пластиковой водопроводной трубы.
Все размеры зависят от объема одноразовой порции корма. Пружина от тягового реле стартера.
Электронный таймер.
Такие устройства стоят в несколько раз дороже механических собратьев. Имеют жидкокристаллический дисплей, встроенный резервный аккумулятор, некоторые снабжены датчиком движения. Электронный таймер можно запрограммировать на целую неделю, что очень удобно.
Начнем с банального и самого простого: — «Как часто нужен таймер в аквариумистике? Как его лучше использовать?»
https://www.youtube.com/watch?v=pyyaT5udaUI
Таймер сам включит или выключит тот или иной прибор.Например, включит утром свет в аквариуме, а вечером выключит.Включит компрессор для подачи воздуха или электроклапан для подачи СО2 (углекислого газа) в нужное нам время.
Представим ситуацию с освещением – нам нужно рано утром на работу или учебу, а за окном ещё темно, включив резко свет в аквариуме мы можем вызвать «тихую» панику в среде аквариумных обитателей.Желательно светильник в аквариуме включать, когда дневной свет от окна, заполнит комнату и рыбки уже проснутся.
А как это можно сделать в зимние дни, когда светает поздно, а мы уже давно ушли из дома на работуучебу? Или допустим вечером пошли в кинотеатр, или на спектакль, засиделись в гостях — кто выключит свет в аквариуме без нашего участия? Уезжаем на дачу, или в отпуск, кто будет включать и выключать свет в аквариуме?
Все знают, что аквариум , это природная среда и свет в нём должен соответствовать правильному световому дню (8-12 часов освещения). При этом необходимо избежать либо постоянно включенного или выключенного светильника.
Вот в таких ситуациях таймер незаменим. Его эксплуатация облегчает содержание аквариума, помогает правильно выдержать длительность светового дня без лишних световых часов.
Имея сразу несколько таймеров, упрощаем задачу ещё больше.Второй таймер будет отвечать за работу компрессора. В нужное время включит и выключит его. В некоторых аквариумах, при определенном количестве рыб и растений, аэрация требуется круглосуточной.
Работая без перерыва многие компрессоры, быстро выходят из строя, выработав весь свой ресурс. Таймер можно запрограммировать так, что в течение суток он сможет давать отдых компрессору. Например – три часа в сутки, в разное время, через каждые 7 часов работы. Очень удобно. Вариант : компрессор отдыхает с 12 ч. до 13 ч., потом с 20 ч. до 21, потом с 4 ч. до 5 ч.
