Угадайте самый частый вопрос, который нам задают владельцы разбитых iPhone.

Правильно. Можно ли заменить треснутое стекло на айфоне, а сам дисплей оставить нетронутым? Говорят, это дешевле.

И тут может быть два ответа. В домашних условиях – нет, нельзя ни в коем случае. Эта затея обречена на полный провал.

В условиях же хорошего сервиса – да, можно. Чтобы понять, в чём заключаются сложности процесса, мы связались с известным российским сервисом MacPlus, специализирующимся на постгарантийном ремонте техники Apple.

Заодно получили от них фотки оборудования, на котором проводят эту процедуру.

Не так давно ко мне обратился товарищ с просьбой заменить дисплей на iPhone. Почему бы не попробовать?

К сожалению, после подробного изучения темы пришлось отказаться. Самостоятельная замена не только не гарантирует успешный исход, но и с высокой вероятностью может стать причиной новых проблем.

Например, привести к более сложному ремонту с очень высокой ценой. Или к полной поломке смартфона без возможности восстановления (по крайней мере, по адекватной для ремонта цене, ведь иногда выгоднее купить новый аппарат).

Необходимые инструменты и отвертки для разборки iPhone 7 Plus:

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 7 plus

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.

Если Вы заинтересовались темой ремонта iphone в домашних условиях, то должны помнить, что делаете это на свой риск. Мало того, что Ваш телефон после разборки вне сервисного центра Apple теряет свою гарантию — вы можете случайно повредить или неправильно смонтировать один из узлов гаджета. Наконец, аппараты Apple достаточно сложно разобрать самостоятельно, производители предполагают, что Вы будете их обслуживать только в фирменных центрах.

Если Вас не напугало это предостережение, и вы твердо уверены, что хотите узнать, как разбирать iphone дома — двигаемся дальше.

В этом тексте мы рассмотрим, как разобрать iphone 4s, 5, 6.

Почему замена дома дороже, чем в сервисе?

Главное достоинство самостоятельного ремонта — цена. Ведь платишь только за дисплейный модуль (найти качественный – большая проблема, придется потратить много времени).

Но список неприятностей, с которыми можно столкнуться в домашних условиях, можно продолжать почти бесконечно.

В первый раз очень легко разорвать шлейф TouchID, испортить фронтальную камеру осколками старого дисплея, порвать один из множества шлейфов материнской платы.

Любая щель, появившаяся после неквалифицированной сборки, станет воротами для влаги (даже не воды!) и пыли, что рано или поздно приведет к более серьезным отказам.

Исключив это, все равно стоит помнить о необходимости потратить собственное время и купить материалы (снова время) – клей, инструменты.

Если вместе с экраном был сломан динамик, камера или другой модуль, полная диагностика в домашних условиях станет возможной только после замены экрана на новый.

В данной статье мы произведем разбор телефона iPhone SE для замены экрана и сравним экран от модели SE с экраном iPhone 5S, совместимы ли они.

Также во время разборки рассмотрим различия в телефонах iPhone SE и 5S.

Для начала откручиваем два винта с нижнего торца телефона и подымаем экран.

Сравнив аккумуляторные батареи, можно заметить, что они отличаются друг от друга, в частности разъемами.

Отсоединяем шлейфы, что идут на экран.

Откручиваем винты по бокам, по периметру экрана.

Еще три винта вверху и один внизу.

Далее снимаем динамик, он одинаковый на обеих моделях.

Поддеваем верхний шлейф и вынимаем фронтальную камеру со своей ниши.

Снимаем металлическую пластинку с задней поверхности экрана.

Следующим нужно снять кнопку в нижней части, для этого откручиваем два винта, крепящие кнопку к корпусу и выдавливаем кнопку с обратной стороны. Кнопка также идентична с 5S.

Осталось только достать окошко фронтальной камеры и инфракрасный датчик.

На этом разбор экрана закончен.

Если вы покупаете дисплей, то чтобы узнать хорошего он качества или нет, достаточно нанести на него немного жидкости и посмотреть сворачивается ли она в шарики. Если да, то значит на нем нанесено олеофобное покрытие и это хороший экран.

Берем целый экран от телефона iPhone 5S и попытаемся его подключить к нашему разобранному iPhone SE.

Подсоединяем два шлейфа от экрана и включаем телефон.

И мы видим, что экран от iPhone 5S прекрасно работает и на SE. Это значит, что технически они полностью идентичны и можно с легкостью использовать экран от iPhone 5S, для замены.

Можно сделать вывод, что iPhone SE и 5S отличаются, но этих отличий не так уж много.

Ссылка на видео обзор:

Почему заменить только стекло на iPhone так сложно?

Потому что стекло в буквальном смысле слито в единое целое с матрицей дисплея.

Модуль экрана iPhone испокон веков состоит из трёх частей: стекла, сенсорной панели и матрицы – той части, на которой отображается картинка.

До 2010 года, между стеклом с сенсорной панелью и матрицей оставался тонкий слой воздуха. Соответственно, заменить разбитое стекло было относительно просто и недорого.

Дисплейный модуль iPhone является цельной запчастью. Просто так стекло не снять.

Начиная с iPhone 4, Apple плотно соединяет друг с другом все три части дисплейного модуля. Прослойки воздуха больше нет. Сделано это с добрыми намерениями: картинка с матрицы теперь будто отображается прямо на поверхности стекла, да и пыль туда не попадает.

Но ремонт этой запчасти с тех пор существенно усложнился. При повреждении стекла лучше менять весь дисплейный модуль целиком. Снять и заменить стекло крайне проблематично: оно крепко прилеплено к матрице, которую невероятно легко повредить.

Стекло для iPhone Xs устанавливается в рамку.

Чтобы правильно заменить стекло на современных iPhone, требуется:

▪ осторожно снять разбитое стекло, не повредив матрицу

▪ убрать всю стеклянную «пыль» с матрицы, рамки и впадин корпуса

▪ с помощью специального оборудования «прилепить» новое стекло идеально ровно, без прослоек воздуха.

Если с первыми двумя пунктами можно справиться в «кустарных» условиях, то последний повторить дома практически нереально. Само оборудование тоже достать непросто: оно стоит серьёзных денег и требует сноровки.

Вот почему замена стекла на iPhone – относительно редкая процедура, которую нельзя доверять кому попало.

Тем не менее, она по-прежнему стоит дешевле, чем просто замена всего дисплейного модуля. Главное пойти в СЦ, который имеет нужное железо и хорошо подкован в вопросе.

Feb 13, 2019

Инструменты

Думаете, не подошёл ли срок службы аккумулятора Apple iPhone 7 Plus к концу? Если статус батареи в настройках iOS уже даже не «хорошо», заметна медленная скорость работы самого смартфона, а число циклов давно перевалило за 500, то воспользуйтесь этой инструкцией по замене. Вы можете пройти эту процедуру самостоятельно, следуя пошаговым указаниям ниже.

Для изъятия старой батареи предстоит разобрать корпус. И здесь нужно учитывать водонепроницаемый фактор iPhone 7 Plus за счёт прослойки специальной прокладки на стыках. И она частично уничтожается в процессе снятия крышки. Заблаговременно купите водозащитный герметик для восстановления этой особенности. Если вашему телефону не требуется повышенная сопротивляемость влаге, то просто соберите корпус без герметика, подклеив крышку любым подходящим клеем для ремонта мобильных устройств.

Шаг 1

• Приготовьте место работы для разборки корпуса смартфона. • Разрядите ниже 25% (официальное требование Apple для мастерских) и выключите iPhone 7 Plus для безопасности. • Удалите SIM-карту. • Фирменной отвёрткой Pentalobe выкрутите 2 винта на нижней торцевой стороне устройства рядом с разъёмом. • Нагрейте феном лицевую панель смартфона в течение 20-30 секунд для размягчения клея на стыках.

Шаг 2

• Установите присоску на лицевую часть смартфона чуть выше кнопки «Home». • Тонким прочным инструментом (гитарным медиатором или специальной открывашкой корпусов) и присоской отделите нижнюю грань лицевой панели от корпуса. • Не углубляйте инструмент слишком далеко, чтобы избежать повреждения внутренних компонентов.

Шаг 3

• Продолжайте орудовать присоской и инструментом открытия в паре, снимая лицевую панель до конца. • Для этого скользящими движениями медиатора или открывашки увеличивайте зазор, расклеивая корпус. • В конечном счёте, когда по периметру стыка не останется склеенных граней, потяните за присоску и приоткройте лицевую панель. • Осторожнее! Экран подключён к системной плате хрупкими шлейфами — не оборвите их!

Шаг 4

• Используйте отвёртку Y000 для удаления 4 винтов в нижней правой части логической платы. • Не перепутайте винты! Сохраните местоположение каждого из них (особенно правого крайнего). • Снимите кронштейн. • Отключите от разъёма кабель. • Затем поочерёдно 2 шлейфа от лицевой панели, которые размещены рядом.

Шаг 5

• Выкрутите 3 винта отвёрткой Y000 в верхней правой части смартфона из кронштейна. • Не перепутайте винты! Запомните, как они расположены (два снизу меньшего размера). • Снимите кронштейн и отключите кабель датчика с лицевой панели. • Теперь вы можете убрать фронтальную половинку корпуса iPhone 7 Plus с экраном в сторону. • Во время сборки уделите на этом этапе некоторое время нанесению клея и герметика на стыках двух половинок.

Шаг 6

• Отвёрткой с крестовым шлицем удалите 2 винта в нижней левой части корпуса. • Не перепутайте винты! Они разного размера. • Сложенным пинцетом (если он у вас острый) или другим подходящим инструментом зацепите свободное отверстие датчика-барометра. • Сдвиньте модуль из вентиляционной решётки и удалите его.

Шаг 7

• Отключите кабель Taptic Engine от разъёма на печатной плате внизу корпуса. • Выкрутите крестовой отвёрткой 3 винта (они одинаковые) из тыловой части корпуса. • Удалите модуль Taptic Engine при помощи пинцета.

Шаг 8

• Потяните пинцетом за 3 чёрных ярлыка поочерёдно в нижней части батареи, вытащите с их помощью белые клейкие ленты из-под батареи. • Процедура удаления клейкой ленты сложная и чревата обрывом — в этом случае вы можете нагреть корпус с обратной стороны для размягчения клея. • Не нарушьте целостность оболочки аккумулятора — он может загореться!

Шаг 9

• Подцепите тонким инструментом корпус батареи и вытолкните её из посадочного лотка.

Заключение

Приклейте новый аккумулятор Apple iPhone 7 Plus с помощью двухсторонней клейкой ленты к задней стенке крышки смартфона. Во время сборки внимательно завинчивайте старые винты — вы можете спутать длину и повредить системную плату или дисплей. Убедитесь, что шлейфы надёжно подключены к разъёмам, а затем установите кронштейны на прежние места и не переусердствуйте с силой при закручивании крепежа. Клей нанесите после того, как вернёте на место герметик (если решили восстановить водонепроницаемые свойства). Сборку выполняйте в обратной последовательности инструкции.

13 Февраля 2019

Эта инструкция поможет самостоятельно заменить разбитый экран на Айфоне, заменив модель дисплея в сборе.

Модуль дисплея включает в себя сенсор, экран, динамик, фронтальную камеру и защитный экран, но не включает в себя кнопку «домой».

Это руководство является переводом статьи https://www.ifixit.com/Guide/iPhone+5s+Display+Assembly+Replacement/30962

Также у нас есть инструкция о том, как полностью разобрать iPhone 5S, если вам интересно.

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

Если у вас разбился экран Айфона, то для начала заклеим его скотчем, чтобы не повредить себя и телефон мелкими осколками стекла.

Наклейте несколько полосок скотча, пока не закроете всю площадь экрана. В первую очередь это защитит вас и телефон от мелких осколков, во вторую очередь это поможет сохранить экрану целостность когда мы будем его доставать из корпуса.

Очень советую использовать защитные очки и перчатки. Доставать осколки стекла из глаза очень неприятное занятие 🙁

Выключите ваш телефон до начала работы.

Затем выкрутите два 3.9-миллиметровых шурупа Pentalobe, которые находятся по бокам от коннектора Lightning.

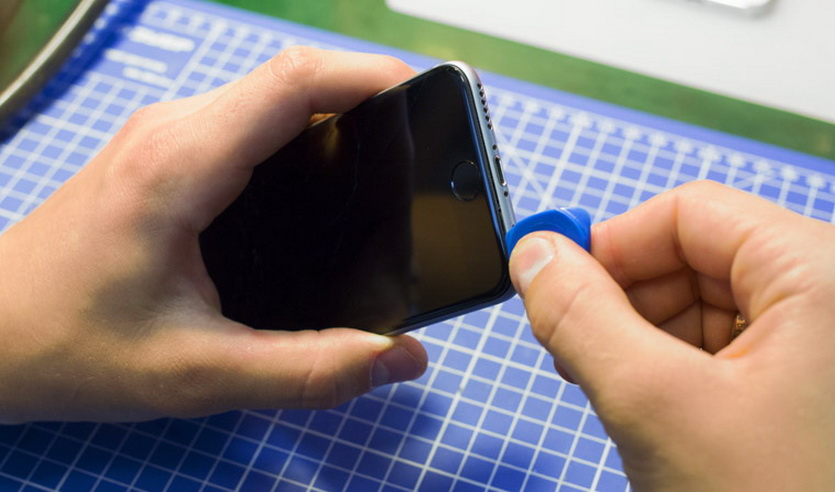

Используйте присоску, чтобы снять модуль экрана. Поставьте присоску на экран рядом с кнопкой «домой» и надавите, чтобы присоска прилипла и хорошо держалась.

Модуль дисплея держится в корпусе на защелках, а также соединен с материнской платой несколькими шлейфами. Один шлейф расположен под кнопкой «домой», остальные в верхней части Айфона. Ваша задача открыть Айфон ровно на столько, чтобы можно было отсоединить шлейф под кнопкой «домой».

Мы установили присоску рядом с кнопкой «домой». Отсюда и начнем снимать дисплей. Держите iPhone одной рукой и тяните присоску другой, чтобы появилась небольшая щель. Помогайте «лопаткой», отодвигая края корпуса от экрана по всему периметру аппарата.

Не спешите, эта процедура может занять некоторое время. Дисплей iPhone 5S закреплен довольно прочно в корпусе. Не пытайтесь сразу открыть телефон полностью, не забывайте про шлейф.

Как только дисплей будет держаться только на шлейфах можно снять присоску, для этого потяните за язычок на присоске, или, если его нет, поднимите ногтем один край присоски.

Теперь поднимаем модуль дисплея со стороны кнопки «домой» ровно на столько, чтобы можно было отсоединить шлейф.

Не поднимайте экран слишком высоко, вы можете повредить шлейф или разъем. Шлейф не должен быть натянут.

Только кнопка, установленная на заводе в ваш Айфон, позволит использовать Touch ID. Если вы порвете шлейф, то установив самостоятельно новую кнопку, вы не сможете использовать Touch ID. Только в официальных сервисных центрах Apple могут заменить кнопку правильно, сохранив полную функциональность Touch ID. Также замена кнопки на iPhone 6 и iPhone 6S приводила к ошибке 53.

Используйте пинцет, чтобы снять скобу с разъема.

Во время сборки установите скобу правильно. Сторона с маленьким зубчиком, должна быть направлена вниз аппарата, а сторона с двумя щелями к батарее.

Воспользуйтесь пинцетом, чтобы отсоединить разъем шлейфа от разъема на материнской плате.

Удостоверьтесь, что разъем на шлейфе действительно отсоединен от разъема на материнской плате. Разъем на материнской плате приклеен и его можно оторвать от материнской платы, если быть не очень осторожным, но при этом сам разъем будет по-прежнему соединен с разъемом на шлейфе.

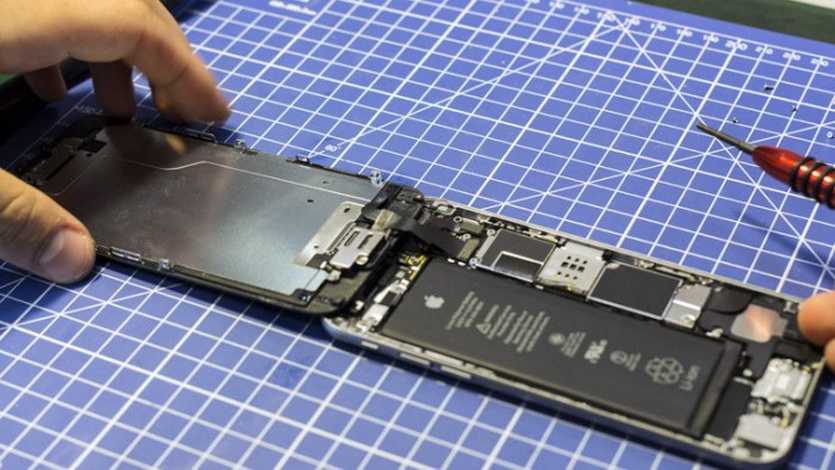

После того как шлейф кнопки «домой» отсоединен откройте телефон на 90° со стороны кнопки «домой» так, как будто бы в верхней части телефона шарнир.

Во время следующих нескольких шагов держите экран поднятым на 90° как изображено на картинке.

Выкрутите шурупы отмеченные кружками:

Очень важно не перепутать шурупы при сборке. Если завернуть 1.3-миллиметровый или 1.7-миллиметровый шуруп вместо 1.2-миллиметрового, то можно нанести серьёзные повреждения материнской плате и окирпичить Айфон.

Не перетягивайте шурупы. Если шуруп не идет легко, то может быть вы ошиблись, не прикладывайте силы.

Снимите защитный экран.

«Лопаткой» отсоедините разъемы шлейфов селфи-камеры и сенсора.

Держите экран поднятым на 90°. Теперь отсоедините шлейф от дисплея.

Во время сборки разъем дисплея может не защелкнуться полностью и вы увидите белые линии на экране при загрузке Айфона. Если это произошло, отсоедините разъем дисплея и подсоедините его снова, а затем перезагрузите Айфон. Лучший способ перезагрузки это отсоединить на несколько секунд батарею.

Теперь отсоедините разъем сенсорного экрана.

Теперь можно убрать экран.

С обратной стороны экрана выкрутите один шуруп с головкой под крестовую отвертку Phillips #000, который держит кнопку «домой».

Выкрученный шуруп пристегнут к шлейфу застежкой с пружинкой-контактом. Во время сборке удостоверьтесь, что пружинка-контакт установлена, как и ранее, между шурупом и экраном.

Выкрутите два 1.4-миллиметровых шурупа с головками под крестовую отвертку Phillips #000.

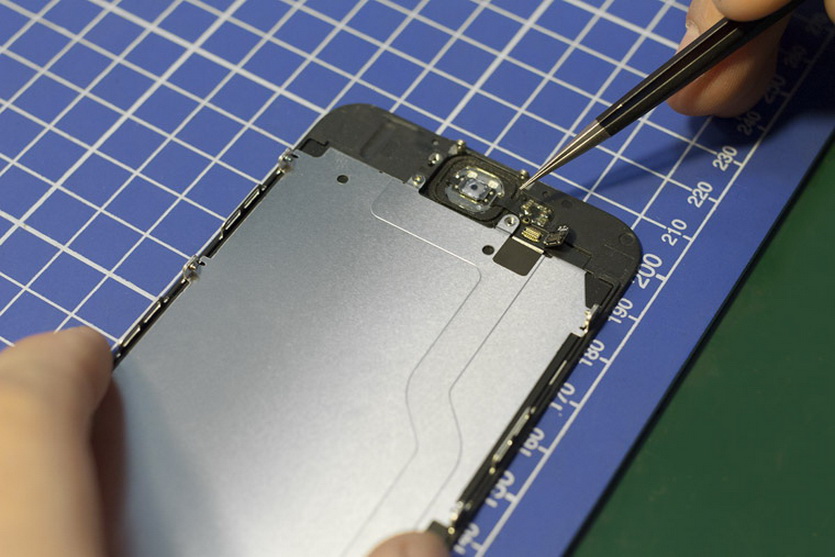

Снимите скобу, которая держит кнопку «домой».

Засуньте «лопатку» под шлейф, идущий от кнопки «домой». Шлейф немного приклеен к модулю дисплея.

Нежно проведите «лопаткой» влево-вправо, чтобы отклеить шлейф.

Пока не доставайте кнопку, она еще соединена с модулем дисплея.

Если необходимо, удалите часть скотча, который вы наклеили вначале, с внешней стороны дисплея.

Аккуратно нажмите на верхний левый угол кнопки с внешней стороны.

Не пытайтесь выдавить всю кнопку сразу, ваша задача освободить только один угол, а затем вставить туда «лопатку» и поддеть.

Мембрана вокруг кнопки очень тонкая, если вам кажется, что она сейчас порвется, нагрейте её немного феном и повторите попытку.

Достаньте кнопку из модуля дисплея, аккуратно поддевая и отгибая её с помощью «лопатки».

Теперь можно установить её в новый дисплей и собрать все обратно.

Сборка производится в обратном порядке. Спасибо за внимание 🙂

Если вам понравилось, пожалуйста, не поленитесь кликнуть «мне нравится» или «поделиться» или «+1» чуть ниже, или кинуть ссылку на статью в свой блог или форум. Спасибо 🙂

Как выглядит iPhone после замены стекла? Есть недостатки?

Если процедура выполнена правильно, то разница между таким iPhone и девайсом с новым модулем незаметна и невооружённым взглядом, и при использовании в целом.

При «кустарном» ремонте модуля, впрочем, будет намного хуже. Отслоение стекла от рамки, появление пузырей воздуха, остатки стеклянной пыли, нарушение герметичности дисплея, пятна и засветы на матрицы от неравномерного распределения нового стекла – только часть проблем.

Итого получается компромисс. Замена стекла iPhone почти всегда существенно дешевле, но её нельзя делать где попало. Выбирайте сервис, где используют профессиональное оборудование и ручаются за результат.

Кстати, у замены стекла есть любопытный плюс, касающийся моделей iPhone с Face ID – iPhone X, Xs, Xs Max и XR. У вас продолжат работать функции True Tone и Face ID. В случае замены всего модуля таких гарантий нет.

✅ Узнайте цену на замену стекла iPhone в MacPlus.

Разбираемся, можно ли заменить треснутое стекло на айфоне, а сам дисплей оставить нетронутым.

Куда обратиться для замены экрана?

Вместо возни, траты времени и нервов можно придти в комфортный опен-офис, пить кофе на диване и заниматься своими делами. А специалист проведет полную диагностику, после которой не потребуется дополнительное вмешательство.

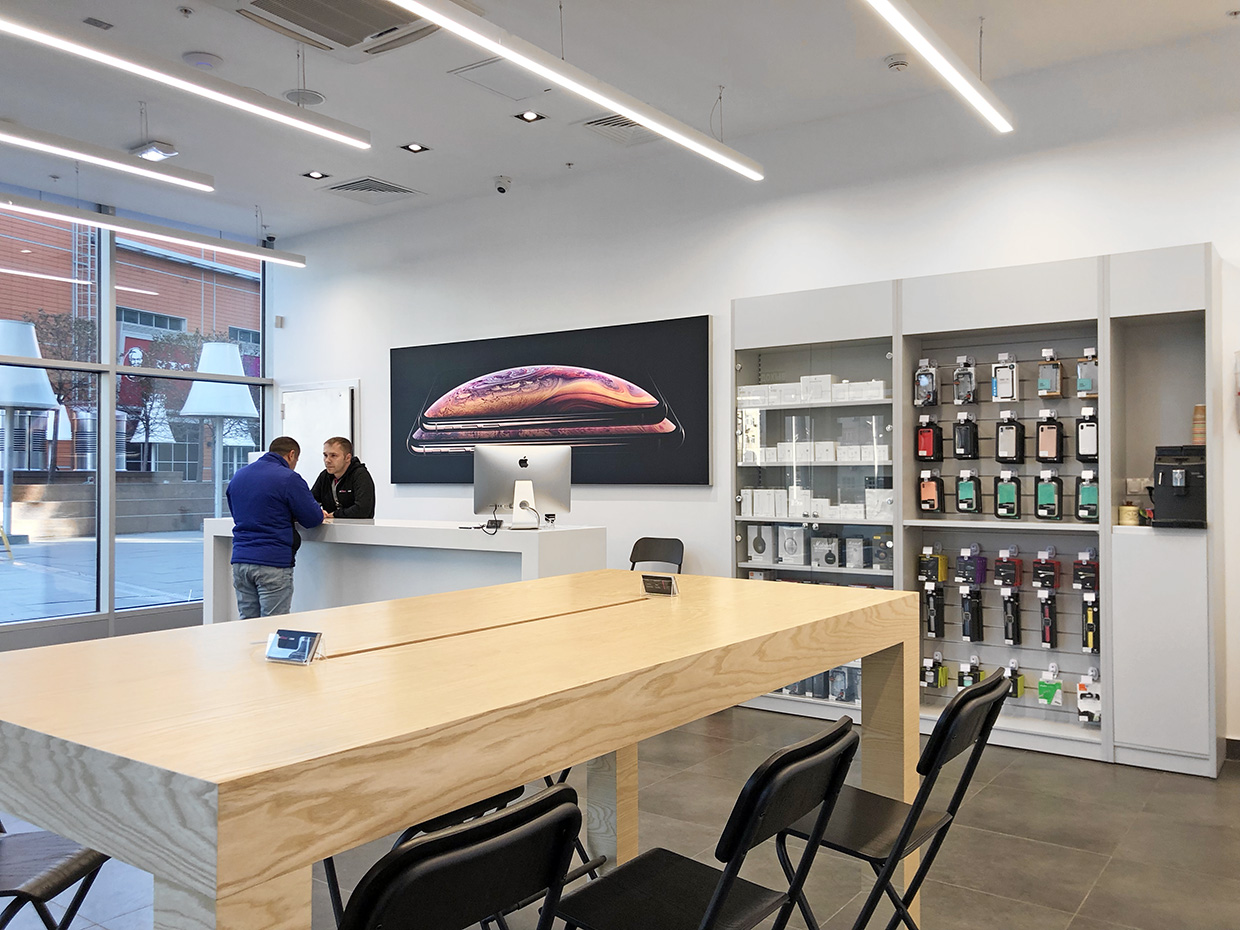

Именно так выглядит авторизованный сервисный центр на базе магазинов re:Store. Не важно, где был куплен ноутбук, смартфон или любое другое устройство Apple – ребята готовы принять на ремонт даже то, что вы купили в других странах.

В зависимости от проблем, re:Store Care предлагает гарантийный и негарантийный ремонт, а так же полную замену устройства – как платную, так и бесплатную.

Все сотрудники прошли квалификационное обучение Apple и во время ожидания готовы предложить консультации по любым вопросом, связанным с её техникой. Даже порекомендовать необходимые аксессуары – хотя это не магазин, всё есть в наличии.

Самое главное: технический персонал re:Store Care так же аттестован для соответствующих работ по ремонту техники, а в качестве комплектующих используются только высококлассные. Они не подведут, и дополнительных проблем после ремонта не будет.

Подробнее о re:Store Care мы писали в отдельной статье.

Николай Маслов

Не инженер, радиофизик и музыкант. Рассказываю о технике простым языком.

Самая главная опасность поломки

Причина «окирпичивания» iPhone 7 — дисплейный модуль не проходил проверку соответствия паре «модуль дисплея-сканер отпечатков». Для iPhone 8 (Plus) требуется прошивка чипа серийным номером нового экрана, для чего потребуется визит в официальный сервисный центр.

Кроме того, стоит учитывать возросшую сложность демонтажа фронтальной камеры: замена Face ID по сложности примерно как полная разборка iPhone 6.

Проблемы ремонта iPhone XR, Xs и X

Проверка оригинальности компонентов перекочевала из iPhone 8, однако китайские хитрецы научились обходить защиту.

За неоригинальный модуль придется расплачиваться: для каждой версии iOS 12 продается отдельная версия дисплея без гарантий работы на более поздней прошивке.

Какие проблемы часто встречаются в «копиях» экранов iPhone

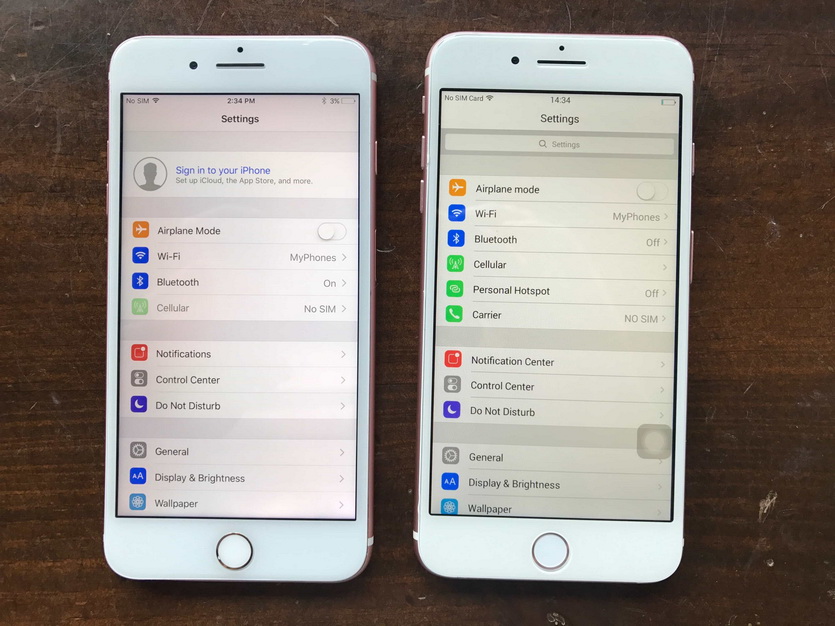

Слева — оригинал, справа — копия

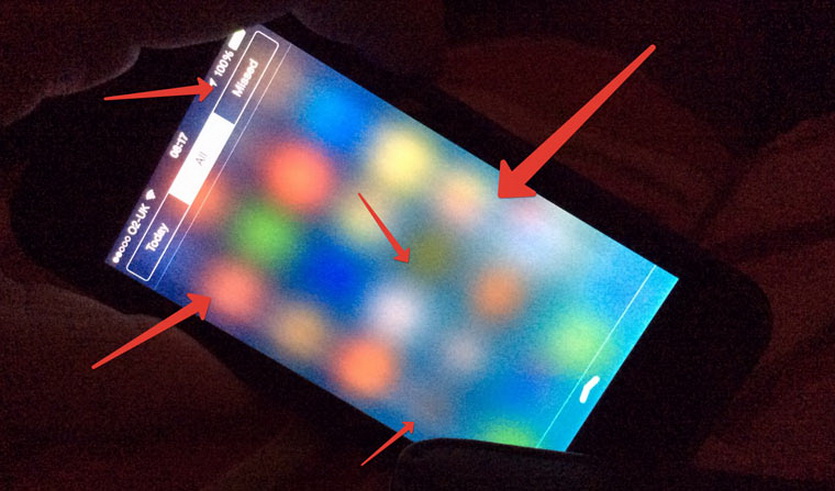

Главные проблемы низкосортных дисплеев — отслаивающийся дисплей, неравномерная подсветка или несоответствие геометрических параметров, из-за чего образуется щель между экраном и корпусом.

И то, и другое всплывет через некоторое время после установки. Скорее всего — после окончания защиты покупателя, где бы модуль не был приобретен.

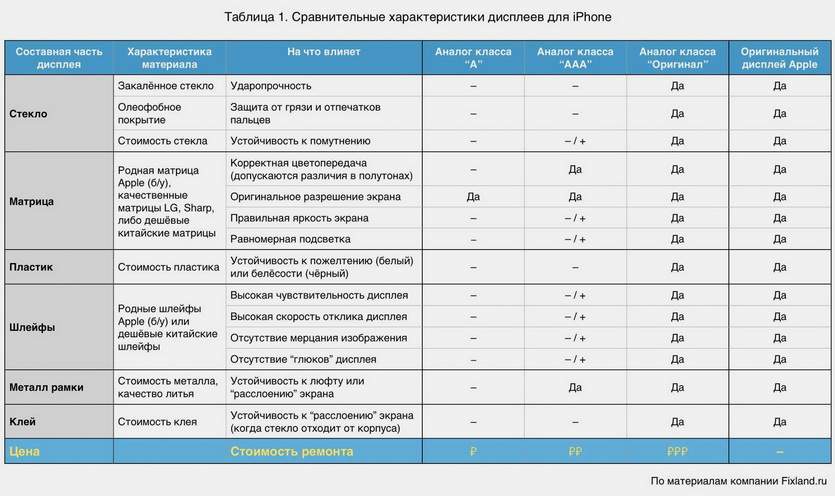

Низкое качество отдельных элементов может приводить к более серьезным поломкам, чем замена одного дисплея.

Стекло определяет ударопрочность дисплея и сохранность всего смартфона при падении, обеспечивает защиту от грязи. Дешёвое может передать удар дальше.

Матрица может греться, иметь отвратительное качество и так же приводить к проблемам внутри.

Пластик вокруг экранного модуля серьезно влияет на долгожительство смартфона: дешёвый пропускает влагу (речь не о воде!) и довольно быстро ломается, буквально «вываливая» экран наружу. Тоже самое можно говорить и о металлической рамке.

Шлейфы несут за собой глюки, тормоза, снижают скорость отклика и чувствительность, влияют на работу радиомодулей. А ещё они могут коротить — короткие замыкания под стеклом ни к чему хорошему не приведут.

Проблемы ремонта iPhone 6 и 6s (Plus)

«Шестерка» и её улучшенная версия все ещё неплохо разбираются, но начинка боится статического электричества. Поэтому руками и стальными инструментами внутрь лезть нельзя.

Однако, у них ещё более тонкий шлейф Touch ID. «Фронталка» клеится на двухсторонний скотч, потребуется фен. Заменить стекло в домашних условиях чрезвычайно сложно.

Сколько стоит замена стекла на iPhone?

Раз уточняли у MacPlus, то и цены приводим исключительно их. Для понимания разницы приводим цены на замену стекла и на весь модуль целиком.

Понятно, что замена модуля целиком всегда будет предпочтительнее замены стекла. Но разница в цене всегда в пользу «мелкого» ремонта модуля.

Сравните: от 12000 руб. за замену стекла на iPhone X против 25 500 рублей за весь модуль дисплея. Получается экономия около 10 тыс. рублей.

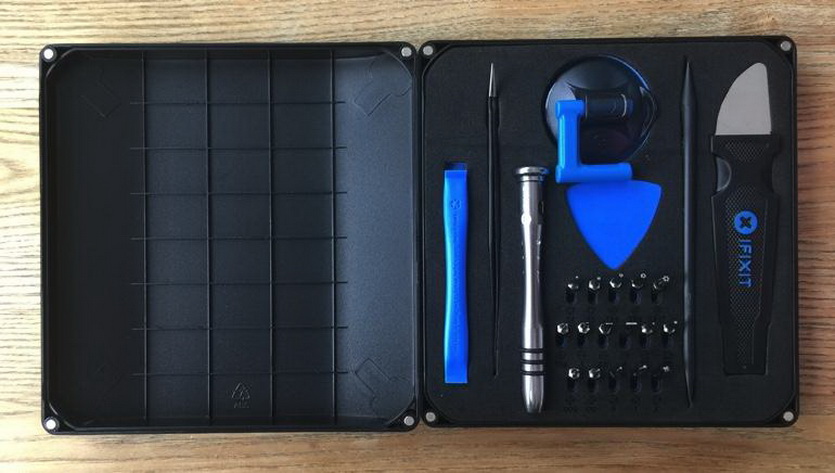

Окей, что с инструментами? Чем открывать корпус iPhone?

Работ ремонтника от знаменитых iFIXit

Множество сайтов рекомендует ограничиться пластиковыми пинцетом и лопаткой, набором отверток, присоской и тонким ножом. Для замены стекла отдельно от дисплея — ещё феном или другим нагревательным прибором.

И тут кроется неприятный подвох: для смены стекла необходим высокий класс чистоты помещения, то есть полное отсутствие пыли, влаги. Иначе а) дисплей получит разводы, б) начнет отслаиваться.

Фен спасал владельцев iPhone 5/6, в которых клей использовался только между дисплеем и стеклом с тачскрином. Увы, с тех пор клей и двухсторонний скотч соединяют даже сам дисплейный модуль с рамой. Они же удерживают шлейфы.

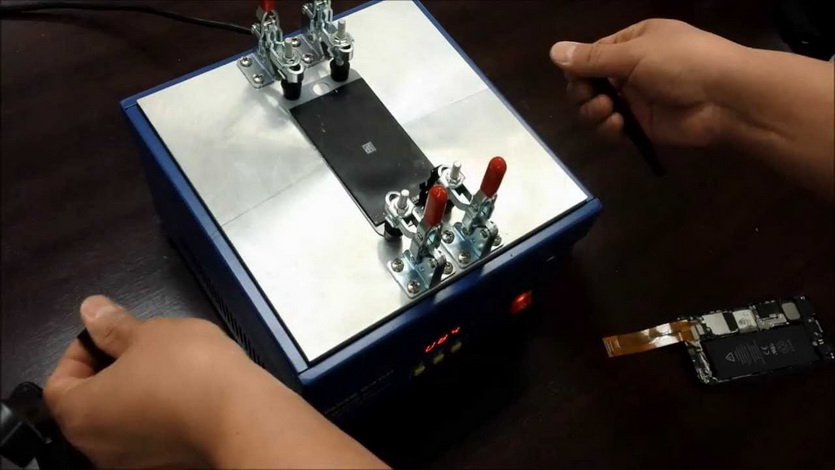

Станция для снятия экрана

Поэтому для аккуратной разборки нужна специальная подогреваемая платформа (фен от паяльной станции не дает равномерного прогрева) и станок с несколькими присосками для равномерного снятия модуля.

Удовольствие не дешёвое.

Как отличить «оригинальный» дисплей от «копии»?

Официальные копии часто выделяются красной подложкой

Вспоминаем: Apple не продает комплектующие. Стало быть, оригинальный экран найти нельзя! Поэтому остаются только «копии»:

Фабричный китайский — произведен для iPhone или его клона; брендирован LG или Sharp. Вероятность найти для любого старше 6s стремится к нулю.

«Донор» — демонтированный с «убитого» устройства; оригинальный LG, Sharp с проблемами: главный источник экранов — утопленные смартфоны.

Копии — как повезет. Китайские бренды для выпуска копий используют оригинальные дисплеи, краденые с фабрик LG/Sharp. В розничную продажу идет отбраковка.

У каждого класса свое качество, своя цветопередача, свои проблемы. Лучше всего о них расскажет следующая таблица:

Шанс получить на AliExpress высококачественную копию класса «Оригинал» равна нул.. В лучшем случае продаются AAA, о чем честно сообщают крупные поставщики. Для iPhone X/Xs и вовсе в классе А представлены только LCD-панели.

Где найти запчасти, чтобы заменить дисплей на iPhone?

Весь набор возможных проблем в одном китайском экране

Для самостоятельного ремонта потребуется приобрести сенсорное стекло или дисплейный модуль в сборе. И тут начинается «веселье»: Apple не продает оригинальные запасные части для iPhone.

Куда идти, известно: AliExpress, TaoBao или eBay. Если нет желания возиться с посредником и тащить через границу увесистым мешок китайского товара (что в данном случае подойдет либо сумасшедшим гикам, либо в тех случаях, когда замена будет ставиться на поток), придется ограничиться AliExpress.

На eBay найти копию сложнее, и хотя на площадке все чуть лучше с возвратом денег, покупать дисплей здесь не стоит. Впрочем, есть шанс найти модуль, снятый с оригинала. Но без гарантии и без возможности возврата денег.

Видео инструкция как заменить экран iPhone 7 Plus

В этой инструкции я покажу вам, как самостоятельно разобрать и заменить неисправный дисплей вашего iPhone 7 Plus. Этот ремонт может помочь, если треснуло стекло, 3D Touch больше не реагирует или ЖК-дисплей стал черным или мигает.

Перед тем, как приступить к ремонту не забудьте выключить телефон.

Для того, чтобы открыть iPhone 7 Plus вам нужна специальная отвертка Pentalobe (PL1). Открутите два отмеченных винтика, которые расположены справа и слева от разъема питания (зеленые — 3.3 мм).

Далее вам нужно отсоединить дисплей. Положите iPhone X на ровную чистую поверхность, чтобы не поцарапать обратную сторону телефона. Для того, чтоб отсоединить переднюю панель, вам понадобится присоска, жесткие пластиковые медиаторы и обычный фен. Если экран вашего телефона сильно потрескавшийся, заклейте его скотчем, прежде чем продолжить.
Помните, что экран хорошо приклеен к раме. С помощью обычного фена прогрейте внешние края дисплея теплым воздухом (примерно до 60 °). Поместите присоску над кнопкой «Домой» или рядом с ней. Потяните за присоску вверх, как бы отрывая дисплей от основной части телефона. В образовавшееся отверстие поместите пластиковый медиатор между металической рамой и дисплеем. Не вставляйте инструмент глубже, чем на 5 мм, чтобы не повредить мелкие детали внутри iPhone. Так как дисплей приклеен по всему периметру телефона, обведите медиатором по кругу. Будьте особенно осторожны возле кнопки «Режим сна и Пробуждение», вы моете повредить гибкий кабель дисплея. Теперь с помощью пластикового медиатора поднимите дисплей и разложите его в сторону, как книгу. Положите дисплей на устойчивый предмет или облокотите, чтобы не натягивать гибкие кабели. При необходимости нагрейте внешние края рамы несколько раз.
После открытия ваш iPhone X теряет гарантию защиты от пыли и воды.

Перед началом ремонта отсоедините контакт аккумулятора, чтобы предотвратить короткие замыкания и избежать случайного включения устройства во время ремонта.

Открутите три отмеченных винта Y-типа с помощью отвертки Y-типа (Y000) и снимите пластину кронштейна (голубой — 2.4 мм, розовые — 1.1 мм). Теперь осторожно отсоедините разъем аккумулятора, аккуратно вставив под него пластиковую лопатку.

Используя пластиковую лопатку для отключения дисплея и кабелей кнопки «Домой».

Открутите три отмеченных винта Y-типа с помощью отвертки Y-типа (Y000) и снимите крышку. С помощью пластиковой лопатки, осторожно отсоедините разъем фронтальной камеры FaceTime от материнской платы. Теперь вы можете полностью снять дисплей.

Слуховой динамик находится на задней панели дисплея. Открутите пять отмеченных винтов Phillips с кронштейна, который удерживает слуховой динамик (розовый — 2.7 мм, голубые — 1.7 мм, желтые — 2.1 мм).
Обратите внимание, что винты имеют разную длину. Смешивание их может привести к повреждению дисплея во время сборки. Слуховой динамик находится под шлейфом передней камеры. Слегка отогните кабель в сторону, чтобы вы могли снять слуховой динамик.

Снимите набор кабелей и выполните следующие два шага: сначала снимите датчики, осторожно подняв их. Далее вставьте пластиковую лопатку или пинцет под гибкий кабель в том месте, где находится внешний микрофон и отсоедините его. Там он прочно приклеен. Теперь вы можете вынуть комплект кабелей.
Используйте фен, чтобы смягчить клей на кабеле FaceTime.

Открутите четыре отмеченных винта Y-типа (розовые — 1.2 мм, голубые — 1.1 мм). Теперь снимите пластину кронштейна.
Используйте пластиковую лопатку, чтобы аккуратно отсоединить кабель кнопки «Домой». Осторожно вставьте пинцет под комплект кабелей и ослабьте его.
Кабельный комплект обычно приклеен прочно. При необходимости используйте фен, чтобы смягчить клей.

Отсоедините наклейку дисплея дисплея от металлической панели.
Теперь открутите пять винтов Y-типа (розовые — 1.1 мм) и один винт Phillips (голубой — 1.7 мм), крепящий металлическую панель. Снимите металлическую панель. Будьте осторожны, чтобы не повредить разъемы на дисплее.

Models

A1660 Verizon/Sprint/China, A1778 AT&T/T-Mobile/Global, A1779 Japan, A1780 China Mobile

Хотите увидеть внутренности iPhone 7, не открывая его? Загружайте качественные заставки в HD формате по этой ссылке.

Преемник iPhone 6s, iPhone 7 (а также 7 Plus), был официально анонсирован 7 сентября 2016 года компанией Apple. Получил новый четырехъядерный процессор с улучшенной производительностью системы и графики, обновленный дисплей и долгожданную водонепроницаемость. Также обзавелся стереодинамиками и улучшенной камерой. Вместе с тем, именно в этой модели iPhone Apple решила вовсе убрать разъем 3,5-мм для наушников, но в качестве альтернативы в комплект поставки включен адаптер Lightning для подключения проводных наушников.

Announce date: September 7, 2016

Модель: 1660, 1778

Операционная система: iOS 10

Дисплей (Retina HD Display с 3D Touch):

Устойчивость к брызгам, воде и пыли: Класс защиты IP67, соответствует стандарту IEC 60529

Камера: присутствует фронтальная и задняя камера.

Touch ID: датчик отпечатков пальцев, встроенный в кнопку «Домой»

Процессор: чип Apple A10 1,8 ГГц с 64-битной архитектурой и встроенным сопроцессором M10

Оперативная память: 2 ГБ

Память: 32, 128, 256 ГБ

Размеры: 138,3 × 67,1 × 7,1 мм (5,44 × 2,64 × 0,28 дюйма)

Вес: 138 г (4,87 унции)

Цвет: розовое золото, золотой, серебристый, черный и глянцевый черный

Как заменяют экран айфона в домашних условиях. Вся процедура

Для самостоятельной замены дисплейного модуля iPhone рекомендуется один и тот же алгоритм.

Кажется, это легко. На первый взгляд. Вот только у iPhone даже винты между собой нельзя перепутать. Слишком длинный или толстый моментально портит дорожки на невероятно плотно скомпонованной плате.

Экран крепится на пластиковые защелки, но в первую очередь вклеивается. И здесь нужен навык.

Кстати, по статистике всех сервисных центров, самая частая проблема смартфонов Apple после разбитого экрана и выломанного Lightning — оторванный Touch ID. Который нельзя заменить на другой в домашних условиях: придется выбрасывать смартфон или нести в сервис.

Стоп, надо разобраться. Из чего состоит дисплей iPhone?

Крупнейшие производители смартфонов перешли на цельные экраны, в которых дисплей и тачскрин — одно целое без воздушной прослойки.

У iPhone все ещё можно отделить стекло с тач-слоем от дисплея, хотя последний раз воздушная прослойка между ними использовалась только в 3G/3GS. За счет этого экран, он же экранный или дисплейный модуль, состоит из следующих компонентов:

Стекло с сенсорным слоем. Преимущественно именно эта часть разбивается.

Поляризационная пленка или клейкий гель с аналогичными свойствами, обеспечивающие плотное прилегание стекла к дисплею и дополнительную защиту.

Матрица — то, что чаще называют «дисплеем».

Не стоит забывать, что все шлейфы, соединяющие модуль дисплея со смартфоном, являются частью дисплея, и поставляются вместе с ним.

Если они некачественные или испорчены при монтаже, придется покупать новый — пропаять шлейф в большинстве случаев невозможно, и стоить это будет вполовину от стоимости целого модуля.

Так же в экран iPhone установлены, но не являются его частью Face ID (или фронтальная камера в ранних моделях) и Touch ID.

Делать самому или в re

Основная опасность во время замены экрана iPhone дома — отсутствие опыта, качественных инструментов и запчастей. Увы, это полностью нивелирует разницу при ремонте в сервисе.

В отремонтируют смартфон, ноутбук или что-нибудь вроде AirPods быстро, без очередей, проволочек и в комфортной обстановке. Ещё и гарантию дадут на свои работы в негарантийных случаях.

Стоит задуматься: на одной чаше весов множество рисков с затратой массы времени и мнимой экономией, на другой — квалифицированная работа и экономия времени с гарантией отсутствия дополнительных проблем.

Так зачем лезть самому в технику за десятки тысяч рублей, если затраты в сервисе ниже, чем дома с учетом возможных рисков?

Сервис обойдется дешевле. И спокойнее.

Проблемы ремонта iPhone 5 и 5s

Пожалуй, наиболее пригодный к домашнему ремонту смартфон Apple. Проблемы только с Touch ID и кнопкой — демонтаж трудоемкий, крепления и штекер очень хрупкие.

А ещё у него довольно просто менять стекло: для склеивания хватит температуры под активной нагрузкой и чуть обычного фена.

Разбираем iphone 5

В данном видео вы узнаете более наглядно как разобрать Iphone 5

Разбираем iphone 4s

Для начала заведите резервную копию iphone, ведь Вам может потребоваться его восстановление после сборки. Сделать копию поможет iTunes. Обязательно запоминайте порядок разборки деталей аппарата, а лучше — раскладывайте детали телефона строго в том порядке, который был при разборке и каждый этап — фотографируйте. Особое внимание обратите на шурупы разного размера — их тоже надо оставлять в понятном для Вас порядке, чтобы не запутаться при сборке.

Данное видео наглядно показывает как полностью разобрать Iphone 4 и заменить экран

Проблемы ремонта iPhone 7 и 8 (Plus)

Именно на этих смартфонах начались серьезные проблемы домашних мастеров. Мало, что шлейфы приклеены к корпусным деталям: после обновления до iOS 11.3 все iPhone 7 с неоригинальными дисплеями превратились в «кирпичи» из-за проверки на оригинальности комплектующих.

Сейчас она удалена из прошивки, но никто не гарантирует возврат. Неоригинальный Touch ID, как известно, не работает.

Аналогичная защита в iPhone 8 и 8 Plus реализована аппаратным микрочипом и функционирует до сих пор.

Разборка iphone 6

Радостная новость: iphone 6 легче собирать и разбирать по сравнению с предшественниками. Это, несомненно, связано с тем, что аппарат стал тоньше, но больше. Благодаря этим изменениям, доступ к деталям стал проще, они размещены в более просторном корпусе.

Более подробно разборку Iphone 6 вы можете просмотреть в данном видео

Хотелось бы добавить несколько слов о специальных инструментах, которые потребуются для разборки смартфонов Apple.

Как мы уже выяснили, нам не обойтись без:

Именно на отвертках хочется остановиться подробнее, давайте рассмотрим какими характеристиками и дизайном они должны обладать, чтобы разборка iphone прошла без сучков и задоринок.

В качестве примера оптимального набора отверток для ремонта электроники, предлагаем рассмотреть набор бит для точных работ c держателем, производства VIRA.

Прежде всего, держатель. Он выполнен из ударопрочного пластика и для удобства хвата имеет резиновое покрытие. Держатель длиной 11 см, можно обхватить ладонью целиком, при этом он не слишком длинный.

Традиционно для подобных держателей, считается важным наличие вращающейся площадки. Вы можете давить на инструмент, при этом корпус будет легко вращаться пальцами.

Включает в себя 28 бит:

Перечисленные типы бит легко позволяют ремонтировать любой узел аппаратов Apple, включая шлиц «pentalobe».

Особое внимание нужно обратить на материал бит и их дополнительную обработку. Материал используется с высокой твердостью, чтобы наконечники со временем не стирались, или стирались меньше.

Биты комплекта VIRA производятся из хром-ванадия, твердого и прочного материала.

Поскольку разборка iphone — это постоянная работа с мелкими деталями и крепежом малых размеров, лучше, чтобы биты имели магнитный наконечник. Так крепеж проще подхватить, поместить в отверстие в корпусе смартфона.

Особое внимание уделено размещению комплекта в упаковке. Каждая бита находится собственной ячейке, они закреплены неподвижно и не смешиваются при переноске набора. Коробка комплекта выполнена из качественного твердого пластика, который способен выдержать падение на пол с высоты человеческого роста.

Для дополнительного удобства хранения, коробка имеет сзади выдвижной зацеп. Благодаря этому, комплект можно подвесить на стене.

Установка нового дисплея и обратная сборка iPhone 7 Plus

Не все доступные дисплеи имеют одинаковые функции. При необходимости перед установкой нового экрана вам придется извлечь некоторые из следующих частей со старого дисплея: кронштейн фронтальной камеры (отмечен голубым), кронштейн датчика приближения (отмечен желтым), снимите защитную пленку с нового дисплея и снимите прокладки.

Проведите соединительные кабели через отверстие на задней панели.
Теперь закрепите заднюю панель с помощью винтов.
Не затягивайте винты до тех пор, пока вы правильно не отрегулируете заднюю панель (розовые — 1.1 мм, голубой — 1.7 мм). Используйте наклейку, чтобы снова прикрепить кабель дисплея.

Вставьте кнопку Home через переднее отверстие дисплея. Прижмите гибкий кабель к дисплею и подключите разъем. Присоедините и закрепите пластину кронштейна (розовые — 1.2 мм, голубой — 1.1 мм).

Вставьте кабель фронтальной камеры FaceTime в его исходное положение. Вставьте микрофон. Затем установите датчики в исходное положение. Убедитесь, что датчик приближения расположен правильно, иначе он не будет правильно реагировать.

Поместите слуховой динамик обратно на место под гибкий кабель между фронтальной камерой FaceTime и датчиками. Затем поставьте обратно кронштейн.
Теперь закрепите пластину кронштейна с помощью пяти винтов Phillips (желтые — 2.1 мм, голубые — 1.7 мм, розовый — 2.7 мм). Убедитесь, что фронтальная камера находится в центре передней части дисплея, и при необходимости отрегулируйте ее. Никогда не затягивайте винты слишком сильно, иначе они повредят краску на лицевой стороне.

Чтобы убедиться, что новая наклейка на рамку действительно приклеится, уберите все остатки старого клея и грязь. Снимите первую защитную пленку. Аккуратно положите ее на одну сторону и аккуратно надавите. Удалите вторую часть пленки.
Обратите внимание на правильную ориентацию наклейки на раму. Углы наклейки отличаются и помогут вам. Даже если вы используете новую рамочную наклейку, водонепроницаемость ваших айфонов может быть не на 100%!
На фотографиях показан iPhone 8 Plus, но этап ничем не отличается.

Держите дисплей вертикально на раме и подключите разъем FaceTime к материнской плате. Расположите дисплей на правом краю рамки. Вставьте пластину кронштейна разъема фронтальной камеры FaceTime обратно в iPhone и закрепите его тремя винтами (розовые — 1.0 мм, голубой — 1.3 мм).

Подключите кнопку «Домой» и кабели дисплея к материнской плате.

Подсоедините кабель аккумулятора. Вставьте пластину кронштейна обратно в iPhone и закрепите ее четырьмя винтами Y-типа (розовые — 1.1 мм, голубой — 2.4 мм).

Прикрепите дисплей к правому краю рамки и установите его на iPhone. Сдвиньте дисплей в направлении кнопки режима ожидания, чтобы зацепились защелки. Затем нажмите на дисплей по всей рамке, чтобы зафиксировать его.

Закрутите два винта слева и справа от разъема питания Lightning.

Как профессионально заменяется только стекло в айфоне?

Синяя площадка в центре фотографии – сепаратор, нагревающий дисплейный модуль для снятия стекла. Стоит 20 тыс. рублей.

1. Аккуратно и неторопливо вскрывается устройство, последовательно отсоединяются шлейфы. Это очень важный этап, требующий внимания и аккуратности. Слишком резкое движение или неправильная последовательность разбора может повредить электронику.

2. С нагретого дисплейного модуля молибденовой нитью снимают старое поврежденное стекло, убирают клей и, если поляризационная пленка повреждена, снимают ее и наклеивают новую.

Это также очень важно и требует аккуратности: резким движением можно повредить дисплей.

Если не снять клей полностью, при переклейке будут неровности и пузыри. Да и аккуратное снятие поляризатора требует специального устройства.

На переднем плане автоклав и вакуумный пресс для качественной склейки дисплеев с двумя отсеками. Верхний отсек – вакуумный пресс, предназначен для склейки дисплеев со стеклом. Нижний – автоклав, служит для удаления остаточных пузырей под прессом с помощью избыточного давления. Стоит 90 тыс. рублей.

3. Новое стекло и дисплей отправляют под пресс для качественного соединения, а после в барокамеру, чтобы не осталось пузырьков воздуха.

Оба этапа необходимы, так как если использовать только один, останутся пузыри и неровности.

Быстрая и качественная замена стекла требует нового высокоточного оборудования и опытных мастеров, не только умеющих на нем работать, но и досконально знающих строение iPhone.

Так выглядит переднее стекло с тачскрином для iPhone X.

Кстати, замена стекла на iPhone X требует бОльшей аккуратности и внимательности при отсоединении шлейфов (можно повредить дисплей), чем работа с iPhone 6, 7 и 8.

Металлические рамки iPhone X необходимо спиливать (с пластиковыми в этом нет необходимости). В сервисе MacPlus этим занимается отдельный мастер, не отвлекающийся на другие виды ремонта, что позволяет менять стекла на iPhone быстрее.
