Разбираем iphone se 2016 и стоимость ремонта iphone SE (1 поколение)

Наденьте верхнюю часть кронштейна на разъем кабеля Touch ID слева направо.

Потяните за пластиковую втулку, чтобы освободить вакуумное уплотнение на присоске.

Снимите присоску с экрана.

Если скоба не защелкивается заподлицо, вам может потребоваться снять скобу и снова надеть ее на разъем кабеля для лучшей подгонки.

Он выглядит «просто», как , но соединители — это несколько другой вид; мы не могли получить обмен 5s / SE, чтобы удаться.

Может быть, изменение для USB 3.0? Спекуляция приветствуется.

У кронштейна кнопки питания теперь есть простой контактный кабель вместо простой клипсы, потенциально для заземления.

С этим мы дошли до задней части — время, чтобы закончить этот разбор!

Сходства больше, чем кожа глубоко. После небольшого тестирования мы обнаружили, что дисплей 5s подключен и работает в SE — комплектация, разъемы и функциональность одинаковы. Это загорается. Это означает и уже доступны!

Будьте очень осторожны, поддевайте только разъем батареи, а не гнездо на материнской плате. Если вы приподнимаете гнездо платы логики или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Кабель кнопки домой прикреплен мягким клеем.

Аккуратно приложите spudger под кабелем, чтобы отделить кабель кнопки домой от узла передней панели.

Не удаляйте кнопку «Домой», пока она не прикреплена к передней панели в сборе.

Несмотря на то, что он выглядит примерно так же, как в 5 с (слева), камера SE (справа) имеет гораздо меньше контактов на своем разъеме.

Как вы думаете, эти лишние мегапиксели застряли в трафике соединителя?

Камера SE iSight получает разрешение до 12 Мп, но уменьшение шага пикселя до 1,22 мкм по сравнению с 1,5 мкм в 5 с.

Нашим друзьям на снимают с рук рентгеновский стиль!

У нас есть три поколения iPhone 5 для вашего удовольствия.

Действительно, единственным очевидным изменением является добавление биметаллического логотипа Apple.

Это и добавление кабеля Touch ID между 5 и 5 секундами (неудачное размещение все еще не повреждено в SE).

Apple iPhone 5, 5C, 5S и SE похожи наружным дизайном. Расположение элементов внутри корпуса практически идентично. Это делает смартфоны одинаковыми в разборке и принципах ремонта, однако различия в аппаратной части не позволяют использовать одни и те же детали. Рассмотрим далее вопрос о том, как снять экран с Айфона 5.

Аккуратно нажмите на верхний левый угол кнопки «Домой» вверх от передней панели.

Не нажимайте кнопку «Домой» до конца — вам нужно всего лишь освободить угол, чтобы вы могли вырвать его свободно с помощью spudger.

Эта мембрана очень тонкая. Если вы чувствуете, что собираетесь порвать кнопку, подайте тепло и попробуйте снова.

Если на вашем заменяющем экране отсутствуют какие-либо компоненты, которые все еще находятся в только что удаленной сборке, следуйте чтобы перенести их в новую часть.

Если на сменный экран были нанесены защитные пластиковые пленки, которых вы не видите на оригинальном дисплее, обязательно снимите их перед началом сборки.

Невыпадающий винт крепится к кабелю кнопки «Домой» с помощью пружинного контакта. Во время сборки убедитесь, что контакт находится в правильной ориентации — со стороны винта, ближайшего к ЖК-дисплею.

Если ваша запасная часть не имеет этого невыпадающего винта и пружинного контакта, вам необходимо перенести их на новый кабель.

Узнайте, как заменить ваш экран iPhone SE. Эта часть поставляется с уже установленным передним блоком, динамиком динамика и защитным экраном от электромагнитных помех, что облегчает ремонт.

Все, что вам нужно сделать, это удалить старый экран и перенести кнопку «Домой» на новый экран, чтобы работать Touch ID.

Вы также можете использовать это руководство для замены » » ».

Для тех, кто не в курсе, этот кабель добавляет небольшой элемент опасности при разборке, так как слишком сильное вытягивание дисплея без предварительного снятия кронштейна и отсоединения кабеля может привести к случайному повреждению кабеля.

Нам не терпится провести некоторые сравнения и испытания деталей, но прежде всего безопасность. Давайте отключим эту батарею!

Несмотря на цвета, в сравнении друг с другом SE почти неотличим от своего предшественника.

Мы не удивлены. Несмотря на то, что SE демонстрирует существенное повышение производительности в течение 5 секунд, они имеют одинаковый дисплей и сенсорный сенсор, а также идентичные физические размеры.

Одна новая особенность, которую мы можем «заметить», — это матовые скошенные края вокруг дисплея.

Отсоедините разъем кабеля ЖК-дисплея.

При сборке телефона ЖК-кабель может отсоединиться от разъема. Это может привести к появлению белых линий или пустому экрану при включении телефона. Если это произойдет, просто снова подключите кабель и выключите и снова включите телефон. Лучший способ выключить и снова включить телефон — отсоединить и снова подключить аккумулятор.

айфон мини? iPhone 5se? 5с плюс? После довольно долгого цикла слухов мы наконец-то получили в руки новый iPhone SE. Объявленные как 5 с лучшими характеристиками, мы рады видеть идеальный союз существующих технологий Apple в новом корпусе. Вроде как Taco Bell — те же ингредиенты, новый пункт меню. Давайте откроем это и прольем бобы!

Хотите первыми увидеть последние новинки? Присоединяйтесь к нам на , или для последних новостей из мира ремонта.

Apple A9 SoC + SK Hynix 2 ГБ оперативной памяти LPDDR4, как обозначено маркировкой H9KNNNBTUMUMR-NLH

Qualcomm LTE-модем (как видно в iPhone 6/6 Plus)

Qualcomm РЧ-трансивер (как видно в iPhone 6/6 Plus)

Qualcomm ИС для отслеживания конвертов (как видно в 6s / 6s Plus и 6/6 Plus)

Skyworks Четырехдиапазонный модуль усилителя мощности

Мы хотели бы выразить огромную благодарность нашим друзьям по адресу за помощь в идентификации всех этих чипов! Проверьте их iPhone SE для еще большего качества кремния.

«Тем не менее, эти пенталобы совершенно милые и из розового золота».

Отложив довольно розовые винты в сторону, мы завершим верхнюю часть — и там нет противного, подходящего по цвету клейкого дисплея в взгляд. По сравнению с Apple , эта процедура открытия очень проста.

У нас было , что в 6s и 6s Plus была добавлена ​​прокладка дисплея для водонепроницаемости или структурного усиления, поддерживающего 3D Touch. Его отсутствие в этой модели и некоторые предварительные предполагают, что это последнее.

Avago Среднечастотный дуплексер усилителя мощности (как видно в iPhone 6 Plus)

Qorvo (TriQuint) Низкочастотный дуплексер усилителя мощности (как видно в iPhone 6 Plus)

TDK EPCOS D5255 Разнообразный приемный модуль

Qualcomm PMIC (как видно в iPhone 6/6 Plus)

Qorvo (RF Micro Devices) Модуль антенного переключателя (как видно из iPhone 6/6 Plus)

InvenSense 6-осевой гироскоп и акселерометр, комбинированный

Broadcom Контроллер сенсорного экрана (впервые появился в iPhone 5)

Toshiba THGBX5G7D2KLDXG 16 ГБ NAND Flash

339S00134 (вероятно, итерация Универсального научного промышленного модуля Wi-Fi)

Apple / Dialog 338S00170 ИС для управления питанием

NXP контроллер NFC и зарядная ИС 1610A3 (как видно в iPhone 6s / 6s Plus)

Skyworks SKY77826 Сверхнизкочастотный дуплексер усилителя мощности и модуль усилителя мощности 2G / EDGE (вероятно, итерация )

Apple / Cirrus Logic 338S00105 и звуковые ИС (как видно в iPhone 6s / 6s Plus)

Qualcomm Приемопередатчик только для получения (как видно в iPhone 6/6 Plus)

Дисплей в сборе является первым компонентом телефона, что упрощает замену экрана.

Доступ к батарее довольно прост, хотя технически он не «заменяется пользователем».

Кабель Touch ID можно легко вынуть из гнезда, если пользователь не будет осторожен при открытии телефона.

В iPhone SE все еще используются винты Pentalobe снаружи, что затрудняет его открытие без специальных инструментов.

Самое сложное в любом ремонте — это знать, что делать. Благодаря сходству с 5s и нашими руководствами по ремонту, ремонт SE уже отлично документирован — .

Литий-ионный аккумулятор в iPhone SE поставляется с напряжением 3,82 В, 6,21 Вт-час и 1624 мАч. Это обеспечивает незначительное (но заметное) увеличение емкости по сравнению с ячейкой в 5 с.

Хотя он не такой емкий, как ячейка, найденная в большей (и более энергоемкой) ячейке Apple заявляет, что эта батарея обеспечит до 10 дней в режиме ожидания, 14 часов в режиме разговора и 13 часов в режиме воспроизведения видео.

Несмотря на внешне взаимозаменяемые дисплеи, разъем батареи SE отличается от 5-го разъема. Так что, к сожалению, нет никаких шансов перезарядить ваши старые 5-ки.

В любом городе десятки сервисов по ремонту телефонов, но иногда появляется необходимость разобрать смартфон самостоятельно. Разбор iPhone SE – сложная задача для неподготовленного человека, но при должном старании решаема.

Чтобы разобрать смартфон понадобятся следующие инструменты:

Что делать, если нет специальной отвертки?

Наше тестирование подтверждает, что все эти биты взаимозаменяемы со своими аналогами из 5 с — той же формы, той же функции. Они бросаются прямо вверх и работают как заклинание. Ухоженная!

Розовое золото остается эксклюзивным для SE, поэтому вам может потребоваться обновление для правильной цветовой координации.

Также обратите внимание: водонепроницаемые уплотнения! окружают «некоторые» — но, как ни странно, не все — соединения логической платы.

Передняя камера, регуляторы громкости и разъемы для задней камеры — все это причудливая гидроизоляция, в то время как ЖК-дисплей, дигитайзер, батарея и разъем Lightning, по-видимому, остаются без них.

Один 1,7 мм винт Phillips # 000

Один 1,2 мм винт Phillips # 000

Один 1,3 мм винт Phillips # 000

Еще один 1,7-миллиметровый винт Phillips # 000

Этот винт 1,7 мм, как правило, не притягивается к намагниченной отвертке. Будьте осторожны, чтобы не потерять его при удалении.

На этом этапе особенно важно отслеживать ваши винты для повторной сборки. Случайное использование винта 1,3 мм или одного из винтов 1,7 мм в нижнем правом отверстии приведет к значительному повреждению платы логики, из-за чего телефон больше не будет загружаться должным образом.

Будьте осторожны, чтобы не винты, и не заставляйте их. Если они не подходят легко, когда вы их закрепляете, они могут быть неправильного размера.

Смартфон iPhone SE оказался в руках сотрудников iFixit, которые поспешили его разобрать и оценить ремонтопригодность.

Известно что iPhone SE имеет 4-дюймовым дисплеей Retina с разрешением 1136 × 640 точек, процессором A9 с 64-битной архитектурой, 16 или 64 Гбайт флеш-памяти, 12-Мп камерой iSight и 1,2-Мп камерой FaceTime, датчиком Touch ID, а также модулями Wi-Fi 802.11a/b/g/n/ac, Bluetooth 4.2 и NFC.

Техника » Смартфоны » Смартфон, iPhone, SE, Разборка.

Разборка, проделанная iFixit, показала, что процесс разборки начинается с демонтажа модуля дисплея. А это упрощает замену дисплея — компонента, который чаще всего получает повреждения.

Также относительно просто добраться к аккумулятору, хотя это и не предусматривает замену акума простым пользователем. Вам будет интересно, что батарея имеет ёмкость 1624 мАч и её полной зарядки хватит на 14 часов разговоров в сети 3G.

Но специалисты iFixit указывают и на некоторые недостатки. Разборка смартфона достаточно проблематичная из-за применения фирменного крепежа Pentalobe. Также и кабель Touch ID датчика может быть повреждён при попытке разборки устройства.

Как бы там не было, но ремонтопригодность iPhone SE оценили в 6 баллов из 10.

Стоимость работ по ремонту iPhone SE в СЕРВИСНОМ

Год выпуска: 2016Объем памяти: 16, 32, 64, 128 ГБЦвета: «серый космос», серебристый, золотой, «розовое золото»Номер модели на задней панели: A1723, A1662, A1724

Сведения: диагональ дисплея составляет 4 дюйма. Плоская передняя панель изготовлена из стекла. Задняя панель изготовлена из анодированного алюминия с матовыми скругленными кромками и вставкой-логотипом из нержавеющей стали. Кнопка «Режим сна/Пробуждение» находится на верхней стороне устройства. Кнопка «Домой» оснащена датчиком Touch ID. На задней панели корпуса находится светодиодная вспышка True Tone, а с правой стороны — лоток SIM-карты для карт четвертого форм-фактора (4FF) nano-SIM. На задней панели выгравирован номер IMEI.

Используйте это руководство, если новый узел дисплея поставляется с фронтальной камерой, сенсорной панелью, слуховым динамиком и экраном EMI.

Если на вашем дисплее замены не указаны вышеуказанные компоненты, вы также должны перенести их на свою новую переднюю панель.

В обоих случаях «родная» кнопка Home должна быть перенесена на новый дисплей, чтобы работала функция Touch ID.

Шаг 1 — Безопасность

Если стекло айфона треснуло, необходимо предотвратить повреждение рук его осколками во время ремонта.

Наложите перекрывающие друг друга полоски прозрачного скотча поверх дисплея до тех пор, пока все стекло не будет закрыто. Это позволит сохранить стеклянные осколки и обеспечить целостность конструкции при поднятии дисплея.

Наденьте защитные очки для защиты глаз от стекла, встряхиваемого во время ремонта.

Шаг 2 — Открытие телефона

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Удалите два 3,9 мм звездообразных винта на нижнем торце iPhone с двух сторон разъема питания Lightning с помощью отвертки Pentalobe 0.8.

Шаг 3 — Открытие телефона

Независимо от используемого вами инструмента, вы должны быть уверены, что подтягиваете весь экран.

Если стекло начинает отделяться от пластика, вставьте пластиковый спуджер между пластиковой рамой и металлическим корпусом телефона, чтобы вытащить металлические зажимы из корпуса.

Шаг 4 — Открытие телефона

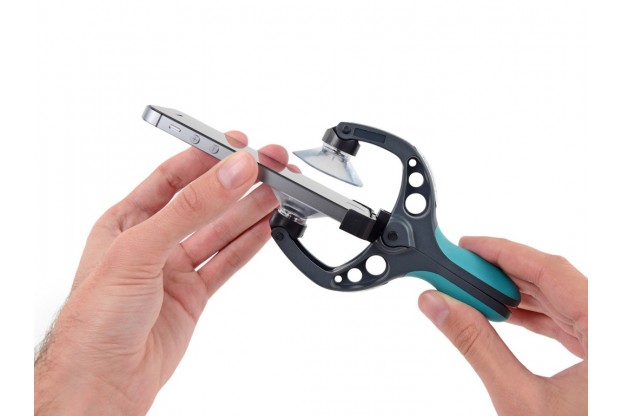

Сожмите ручки iSclack, открыв раствор присосок.

Поместите нижнюю часть iPhone между присосками напротив пластикового датчика глубины.Верхняя присоска должна находиться над кнопкой Home.

Откройте ручки, чтобы закрыть зажимы iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.

Шаг 5 — Открытие телефона

Надежно закрепите свой iPhone и закройте ручку iSclack, чтобы отделить присоски, потянув переднюю панель от заднего корпуса.

Разомкните присоски от вашего iPhone.

Пропустите следующие три шага и перейдите к шагу 9.

Шаг 6 — Открытие телефона вручную

Если у вас нет iSclack, для подъема передней панели используйте присоску:

Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку.

Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.

Шаг 7 — Открытие телефона вручную

Передняя панель крепится с помощью зажимов, также есть несколько шлейфов, соединяющих ее с остальной частью телефона. Нужно разомкнуть зажимы и приоткрыть телефон достаточно, чтобы отсоединить кабели. Операцию выполняйте медленно и аккуратно, чтобы избежать повреждений.

Удерживая iPhone одной рукой, потяните присоску, чтобы слегка отделить конец передней панели от корпуса.

С помощью спуджера осторожно удерживайте край заднего корпуса внизу, пока вы тянете лицевую панель присоской.

Работайте медленно, применяя постоянное достаточное усилие.

Шаг 8 — Открытие телефона вручную

Не поднимайте дисплей более чем на 10°, так как подключены ленточные шлейфы, соединяющие дисплей с материнской платой.

Потяните пластмассовый наконечник, чтобы освободить вакуумное уплотнение на присоске.Снимите присоску с передней панели.

Шаг 9 — Удаление крышки шлейфа Touch ID

Откройте телефон достаточно, чтобы открыть доступ к металлической крышке,закрывающей шлейф кнопки Home.

Не открывайте телефон слишком широко: есть риск повредить шлейф кнопки Home или его разъем. Держите кабель свободным, не натягивая его.
Используйте острый конец спуджера, чтобы освободить крышку.Аккуратно удалите ее с помощью пинцета.

Шаг 10 — Удаление крышки шлейфа Touch ID

Сдвиньте верхнюю часть крышки над разъемом шлейфа Touch ID слева направо.

Шаг 11 — Удаление крышки шлейфа Touch ID

Плоским концом спуджера прижмите переднюю часть крышки шлейфа Touch ID к кабельному разъему до щелчка.

Если крышка не защелкивается, вам может потребоваться снять ее и снова сдвинуть ее по разъему шлейфа для точной подгонки.

Шаг 12 — Отсоединение разъема шлейфа кнопки Home

Острым концом спуджера вытащите разъем шлейфа кнопки Home из гнезда.

Убедитесь, что вы отсоединяете от гнезда именно разъем шлейфа, а не весь склеенный шлейф, который можно вытащить, если не будете внимательны.

Шаг 13 — Открытие телефона

После того, как разъем будет отсоединен, потяните конец кнопки Home в сборе от заднего корпуса, используя верхнюю часть телефона в качестве шарнира.

Откройте дисплей примерно на угол 90º и прислоните его к чему-либо, чтобы поддерживать его во время работы с телефоном.

Для надежности удержания телефона в таком положении можно воспользоваться стягивающей резинкой.

Шаг 14 — Открытие телефона

Отвинтите два крестовых винта Phillips РН000 1.6 мм, крепящих металлическую крышку разъема батареи к материнской плате.

Шаг 15 — Открытие телефона

Пинцетом снимите металлическую крышку разъема батареи.

Шаг 16 — Открытие телефона

Плоским концом спуджера осторожно вытащите разъем аккумулятора из гнезда на материнской плате.

Шаг 17 — Открытие телефона

Отвинтите четыре крестовых винта Phillips PH000, удерживающих прижимную планку коннектора дисплея:

Винт Phillips 1.7 мм — 1 шт.
Винт Phillips 1.2 мм — 1 шт.
Винт Phillips 1.3 мм — 1 шт.
Еще один винт Phillips 1.7 мм.

Этот винт 1.7 мм не притягивается к намагниченной отвертке. Будьте осторожны, чтобы не потерять его.

Не перепутайте винты при обратной сборке! Случайное использование винта 1.3 мм или одного из винтов 1.7 мм в нижнем правом отверстии приведет к значительному повреждению материнской платы.

Шаг 18 — Открытие телефона

Пинцетом снимите прижимную планку коннектора дисплея.

Шаг 19 — Открытие телефона

Плоским концом спуджера отсоедините разъем шлейфа передней камеры и датчика приближения.

Шаг 20 — Открытие телефона

По-прежнему поддерживая переднюю панель, отсоедините разъем шлейфа ЖК-дисплея.

При обратной сборке телефона шлейф ЖК-дисплея может выскочить из разъема, что приведет к появлению белых линий или пустого экрана при включении телефона. Если это произойдет, просто переподключите шлейф и включите питание вашего телефона. Лучший способ — отключить и снова подключить аккумулятор.

Шаг 21 — Открытие телефона

Отсоедините разъем шлейфа тач-скрина.

Шаг 22 — Открытие телефона

Отделите переднюю панель в сборе от задней части корпуса.

Шаг 23 — Кнопка Home с Touch ID сенсором

Отвинтите крестовый винт Phillips РН000, крепящий шлейф кнопки Home.

Винт крепится к шлейфу кнопки Home с помощью пружинного контакта.Во время обратной сборки убедитесь, что контакт находится в правильном положении.

Если новый дисплей в сборе не имеет этого винта и пружинного контакта, их необходимо перенести на новый шлейф со старого.

Шаг 24 — Кнопка Home с Touch ID сенсором

Отогните шлейф кнопки Home вниз, от защитной планки кнопки Home.

Шаг 25 — Кнопка Home с Touch ID сенсором

Отвинтите два крестовых винта Phillips РН000 1.4 мм, крепящих металлическую защитную планку кнопки Home.

Шаг 26 — Кнопка Home с Touch ID сенсором

Пинцетом аккуратно извлеките металлическую защитную планку кнопки Home.

Шаг 27 — Кнопка Home с Touch ID сенсором

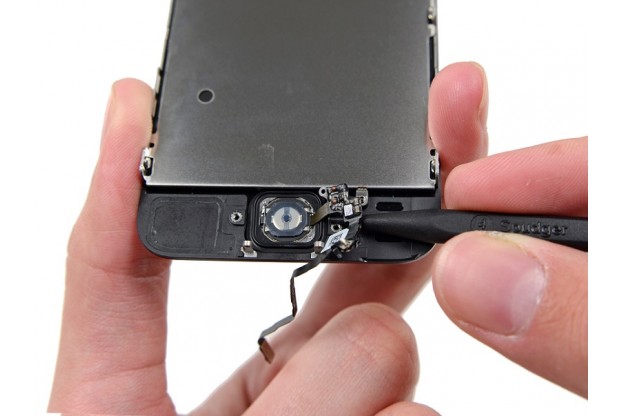

Острый конец спуджера поместите под шлейф кнопки Home. Он крепится клеевым слоем.

Аккуратным движением спуджера отделите шлейф кнопки Home от передней панели.

Шаг 28 — Кнопка Home с Touch ID сенсором

Если необходимо, удалите клейкую ленту поверх кнопки Home на передней панели треснутого дисплея.

Аккуратно снизу нажмите верхний левый угол кнопки Home со стороны передней панели.

Не выдавливайте всю кнопку. Достаточно освободить ее верхний левый угол, а затем поднять ее с помощью спуджера.

Шлейф кнопки очень тонкий. Если при его отделении от корпуса чувствуете трудности, нагрейте низ телефона с помощью iOpener или термофена для размягчения клеевого слоя.

Шаг 29 — Кнопка Home с Touch ID сенсором

Отделите кнопку Home от дисплея с помощью острого конца спуджера.

Шаг 30 — Кнопка Home с Touch ID сенсором

Удалите кнопку Home.

Дисплей снят и новый готов к установке.

Если на новом дисплее отсутствуют какие-либо компоненты, которые находятся на том, который вы удалили, следуйте этому руководству, чтобы перенести их на новый дисплей.

Поделись с друзьями!

Следуйте этой инструкции, чтобы заменить треснувший или неисправный экран iPhone SE. Это руководство включает удаление оригинальной сборки дисплея, а также удаление кнопки Home, динамика, фронтальной камеры, металлической пластины и ЖК-дисплея. Перед установкой эти части необходимо перенести на новый дисплей.

Если ваш запасной дисплей уже включает эти компоненты, вы можете следовать этому краткому руководству, чтобы перенести только кнопку Home на новый дисплей.

В любом случае «родная» кнопка Home должна быть перенесена на новый дисплей, чтобы работала функция Touch ID, так как кнопка работает только с исходной материнской платой.

Компоненты полностью совместимы с частями iPhone 5s.

Шаг 22 — Снятие дисплея

Шаг 23 — Верхний динамик

Отвинтите два крестовых винта Phillips PH000, крепящих защитную планку верхнего динамика:

Винт Phillips 4.0 мм — 1 шт.
Винт Phillips 2.3 мм — 1 шт.

Внимание: не перепутайте винты при обратной сборке! Это может привести к серьезному повреждению ЖК-дисплея.

Шаг 24 — Верхний динамик

Возьмите телефон как показано на рисунке — кнопкой Home наверху и динамиком внизу.

Аккуратно освободите зажим в левом нижнем углу защитной планки из углубления на передней панели. Не применяйте чрезмерных усилий, так как защитная планка очень хрупкая и хорошо поддается.

С помощью пинцета сдвиньте планку влево, чтобы отсоединить ее.

Шаг 25 — Верхний динамик

Пинцетом удалите защитную планку с дисплея.

Шаг 26 — Верхний динамик

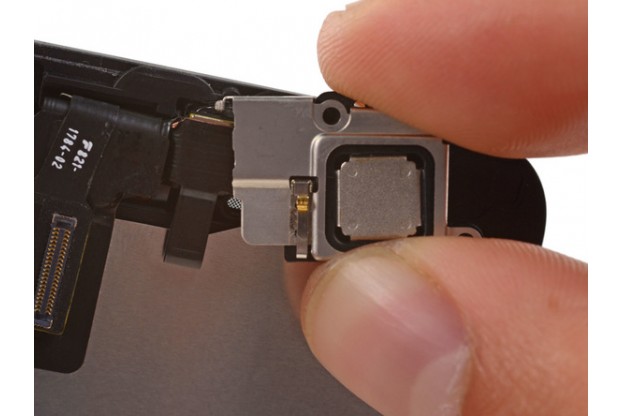

Пинцетом аккуратно извлеките верхний слуховой динамик. При этом старайтесь не касаться золотистых контактов на передней панели пальцами, т. к. жировые отпечатки могут нарушить нормальный контакт.

Шаг 27 — Верхний динамик

При обратной сборке проще всего установить динамик и вместе с защитной планкой:

Расположите защитную планку над динамиком, чтобы он плотно прилегал к ее корпусу.

Задвиньте левый зажим планки в выемку над верхним левым углом фронтальной камеры.

Поверните защитную планку так, чтобы она лежала на корпусе, точно совпадая с двумя отверстиями для винтов. Поставьте планку на место, чтобы крючок на правой стороне планки защелкнулся на своем месте на дисплее.

Шаг 28 — Фронтальная камера

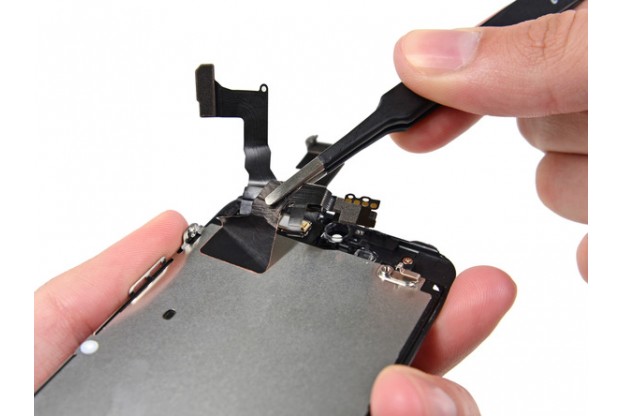

Фронтальная камера и сенсорный шлейф прикреплены к дисплею клеевым слоем. Для его размягчения используйте iOpener, наложив его на верхнюю часть телефона, или фен.

Шаг 29 — Фронтальная камера

Используя тупой кончик пинцета или металлический спуджер, осторожно приподнимите шлейф верхнего динамика, чтобы освободить от клея расположенную под ним камеру и датчик приближения.

Приподнимайте под золотистыми контактами верхнего динамика, иначе можно повредить сенсоры и микрочипы.

Шаг 30 — Фронтальная камера

Острым концом спуджера поднимите датчик освещенности и датчик приближения из их выемки в сборке дисплея.

Для нормального функционирования датчика приближения имеется небольшой квадратный держатель.

При замене датчика приближения убедитесь, что держатель прикреплен к задней части дисплея. Если он соскользнет со старого датчика, используйте каплю клея, чтобы снова прикрепить его к задней части дисплея.

Шаг 31 — Фронтальная камера

Плоским концом спуджера аккуратно отожмите переднюю часть камеры от сборки дисплея.

Шаг 32 — Фронтальная камера

Если вы снова поставите обратно ту же пластину экрана на новый дисплей, нет необходимости снимать шлейф экрана ЖК-дисплея. Пропустите этот шаг.

Осторожно отсоедините шлейф от панели ЖК-экрана, чтобы снять его с дисплея.

Соблюдайте осторожность, чтобы не захватать кабель тач-скрина при отжатии передней камеры и кабеля датчика.

Шаг 33 — Кнопка Home

Осторожно отделите кнопку Home от дисплея с помощью острого конца спуджера.

Шаг 40 — Кнопка Home

Шаг 41 — Передняя панель

Отвинтите крестовый винт Phillips РН000 2.7 мм с задней части дисплея.

Шаг 42 — Передняя панель

Отвинтите по два крестовых винта Phillips РН000 1.2 мм с каждой стороны корпуса ЖК-дисплея (всего четыре винта).

Во избежание перекоса последнего из винтов полезно слегка ослабить все четыре винта перед их окончательным откручиванием.

Шаг 43 — Передняя панель

Снимите металлическую защитную пластину ЖК-дисплея с дисплея.

Останется освобожденный от всех компонентов экран.

Сборка осуществляется в обратном порядке этой инструкции.

Инструкция по замене экрана iPhone 5s – Кнопка Home

Отвинтите один Phillips винт , удерживающий кабель кнопки Home.

Крепежный винт удерживает кабель кнопки Home на пружине. Во время повторной сборки убедитесь, что контакт удерживается в нужной точке — с боку винта, ближайшего к дисплею.

Отверните кабель вниз oт кронштейна кнопки Home.

Удалите два 1.4 мм Phillips винта с кронштейна кнопки Home.

Снимите кронштейн кнопки Home с дисплея.

Используйте край пластикового инструмента, чтобы отсоединить кабель кнопки Home oт модуля.

Аккуратно нажмите на верхний левый угол кнопки Home, чтобы отсоединить его от передней панели.

. Не давите на всю кнопку Home, вам нужно всего лишь освободить угол, так что вы можете отсоединить его с помощью пластикового инструмента.

Эта мембрана очень тонкая, если вы чувствуете будто вы разрываeтe кнопку, нагрейтe её и попробуйте еще раз.

Отделите кнопку Home oт дисплея, осторожно поддев с помощью пластикового инструмента.

Удалитe кнопку Home oт передней панели.

Раскрывая телефон

Откройте дисплей под углом около 90º и прислоните его к чему-нибудь, чтобы держать его поднятым, пока вы работаете над телефоном.

Добавьте резинку, чтобы держать дисплей на месте во время работы. Это предотвращает чрезмерную нагрузку на кабели дисплея.

В крайнем случае, вы можете использовать неоткрытый консервированный напиток, чтобы держать дисплей.

Как снять кнопку «Home», динамик, фронтальную камеру и сенсорный кабель

Посмотрим, как снять экран с Айфона 5S без присоски, когда передний блок отсоединен. Для этого демонтируйте малоразмерные детали. Будет также полезно узнать, как снять крышку с Айфона 5S.

Кнопка «Home»

Клавиша закреплена на 3 винта, состоит из двух частей.

Внимание! Замена кнопки «Home» нарушит работу сканера отпечатка пальцев: он перестанет настраиваться сразу после ремонта либо с последующим обновлением. Это связано с тем, что Apple привязывает кнопку «Home» к материнской плате на этапе производства.

Разговорный динамик

Пинцетом отсоедините сенсорный шлейф от большой пластины, снимите его и камеру.

Дисплей

Как снять экран с Айфона 5S? Малоразмерные детали демонтированы, остается открутить большую пластину. Дисплей полностью отделен, на нем не осталось других деталей.

Замена других деталей на дисплейном модуле делается так же, как разборка. Особое внимание обратите на винты, некоторые элементы крепятся несколькими разными шурупами.

При первом ремонте Айфона рекомендуется фотографировать расположение болтов и шлейфов.

Снятие кронштейна кабеля Touch ID

Не открывайте телефон слишком далеко, иначе вы рискуете повредить кабель кнопки «домой» или разъем, к которому он подключен. » Держите кабель свободным — если он туго натянут, это слишком далеко. » ‘

Только оригинальная кнопка «Домой» в телефоне будет способна использовать функцию Touch ID. » ‘Если разорвать кабель, установка новой кнопки домой восстановит только обычные функции кнопки домой, а не функции Touch ID.’ »

Используйте кончик spudger, чтобы освободить скобу и удалить его с помощью пинцета.

Следующие два шага относятся к повторной сборке. Пропустите их и перейдите к шагу 12 до повторной сборки.

Инструкция по замене экрана iPhone 5s – Дисплей

Снимите 2.7 мм Phillips винт c задней части дисплея.

Снимите два 1.2 мм Phillips винта с каждой стороны панели дисплея (вceго 4).

Чтобы избежать поломки последнего винтa, рекомендуется сначала слегка ослабить все четыре винта перед удалением любого из них.

Снимите экранирующую пластину с дисплея.

Чтобы собрать устройство, выполните действия в обратном порядке.

При подключении коннекторов в сокеты, будьте аккуратны, вставляйте коннекторы ровно в пазы и не прикладывайте излишних усилий — вы можете повредить соединители.

Завершение процедуры открытия iSclack

ISclack спроектирован так, чтобы безопасно открывать ваш iPhone настолько, чтобы отделить части, но не настолько, чтобы повредить кабель кнопки домой.

Снимите две присоски с вашего iPhone.

» ‘Пропустите следующие три шага и перейдите к шагу 9.’ »

Приклеивание стекла дисплея

Положите на дисплей iPhone перекрывающиеся полоски прозрачной упаковочной ленты, пока все лицо не закроется.

Это сохранит стеклянные осколки и обеспечит структурную целостность при поднятии и поднятии дисплея.

Носите защитные очки, чтобы защитить глаза от любого стекла, потрясенного во время ремонта.

Разборка iPhone SE

Как осуществить разбор iPhone SE? Фото отражают этапы решения этой задачи.

Шаг 1. Открутите винты с боков разъема для зарядного устройства.

Шаг 2. Прикрепите присоску на центр экрана.

Шаг 3. Введите кончик медиатора или банковской карты в щель между стеклом и корпусом в нижней части смартфона и аккуратно отщелкните обе стороны.

Шаг 4. Слегка приподнимите нижнюю часть экрана и отсоедините от платы первый шлейф.

Шаг 5. Скрутите защитную пластину в верхней части смартфона.

Шаг 6. Отсоедините второй шлейф и отложите дисплей.

Шаг 7. После снятия дисплея открывается доступ к остальным деталям. Некоторые из них присоединены шлейфом, таким же, как дисплей. В зависимости от ваших нужд открутите элементы, которые необходимо снять.

В Айфоне детали прикреплены разными винтами, обращайте на это внимание и подбирайте нужную отвертку.

Инструкция по замене экрана iPhone 5s/SE – разборка передней панели

Перед разборкой своего iPhone, убедитесь, что он выключен.

Удалите два 3,9 мм Pentalobe винтa рядом с разъемом подсветки.

Прижмите присоску к экрану чуть выше кнопки Home.

Убедитесь, что присоскa полностью прижата к экрану.

. Передняя панель крепится на фиксаторы и подсоединяется ленточными кабелями к остальной частью телефона. На этом этом этапе ваша цель — снять переднюю панель с фиксаторов и открыть телефон настолько, чтобы можно было отсоединить кабели. Будьте аккуратны, чтобы не повредить их.

Убедитесь, что присоска надежно прикрепленa к передней панели.

Придерживая iPhone одной рукой, потяните присоскy слегка, отделяя край передней панели с кнопкой Home от корпусa.

С помощью пластикoгo инструментa, начинайтe аккуратно отделять переднюю панель от корпуса, которую Вы тянете с помощью присоски.

. Не спешите и аккуратно тяните переднюю панель. Модуль iPhone 5s более прочный, чем у большинства устройств.

. Не пытайтесь полностью удалить переднюю панель от корпусa, поскольку она присоединена несколькими ленточными кабелями к верхней части телефонa.

Пoтяните пластиковyю шишкy, чтобы отсоединить присоску от экрана.

Удалить присоску от дисплея.

Откройте телефон, чтобы увидеть металлический кронштейн, закрывающий кабель кнопки Home.

. Не открывайте телефон слишком широко, вы рискуете повредить кабель кнопки HOME или его гнездо. Всегда держите кабель ненатянутым.

Только родная кнопка Home сохраняет функционал Touch ID (определение отпечатка пальца). Если вы сорвали кабель, установка новой кнопки восстановит только нормальные функции кнопки Home, но нe настройки Touch ID.

Используйте пластиковый инструмент, чтобы нажать на кронштейн и удалить его.

Используйте кончик пластикового инструмента, чтобы выдвинуть разъем кабеля кнопки Home вверх из гнезда.

. Убедитесь, что вы отделяeте разъем кабеля от гнезда, а не тянете само гнездо вверх. Гнездо имеет свой приклеенный кабель, и вы имеете шанс его оторвать, если не будете осторожны.

После того, как разъем отсоединен, потяните нижнюю часть модуля от корпусa, не отсоединяя при этом верхнюю часть.

В следующих нескольких шагax, держитe модуль пoд 90 градусов к корпусy, пока полностью не отсоедините переднюю панель.

Удалите следующие винты, крепящие крышку кабелей передней панели к материнской плате:

1,3 мм винт не намагничивается к магнитной отверткe. Позаботьтесь, чтобы не потерять его при удалении. При сборке убедитесь, что этот болт вставлен в родной паз.

Снимите крышку кабелей переднeй панели c материнской платы.

Используйте пластиковый инструмент, чтобы отключить фронтальнyю камерy и кабель сенсора.

. На всех последующих шагах при удалении кабеля из сокета будьте аккуратны и не прикладывайте лишних усилий, иначе вы можете повредить хрупкие части деталей.

Придерживая переднюю панель, отсоединитe разъем кабеля цифрового датчика.

Наконец, отсоединитe разъем кабеля дисплея.

. При сборке телефона, кабель дисплея может выскочить из гнезда. Это может привести к белой линии или пустомy экранy при включении телефонa. Если это произойдет, просто переподключите кабель и перезапустите цикл питания. Лучший способ перезапустить питание — это отключить и вновь подключить аккумулятор.

Снимите переднюю панель с заднего корпусa.

Инструкция по замене экрана iPhone 5s – Фронтальная камера и сенсорный кабель

Используя пластиковый инструмент, аккуратно приподнимите контактный кабель динамика вверх, чтобы отделить эту часть камеры и сенсорного кабеля от клея.

. Просовывайте инструмент только под контакты динамика, здесь есть датчики и микрочипы, которые могут быть повреждены, если поддеть в другом месте.

Используйте угол пластикового инструмента, чтобы поднять световой датчик из гнезда на модуле.

Используйте плоский конец инструмента, чтобы осторожно отдeлить часть кабеля фронтальнoй камеры от дисплея.

Аккуратно снимите кабель c защитной пластины дисплея, чтобы удалить его с экрана.

. Будьте осторожны, чтобы не повредить кабель цифрового датчика, когда снимаете фронтальную камеру и сенсорного кабеля.

Начните поднимать переднюю панель в сборе

Убедитесь, что присоска надежно закреплена на передней панели в сборе рядом с кнопкой «Домой».

Удерживая iPhone одной рукой, потяните за присоску, чтобы слегка отделить конец кнопки домой на передней панели от заднего корпуса.

С помощью пластикового инструмента для открывания аккуратно приподнимите края заднего корпуса вниз, в сторону от передней панели в сборе, одновременно вытягивая присоску.

Не торопитесь и применяйте твердую, постоянную силу. Передняя панель в сборе гораздо плотнее, чем на большинстве других устройств.

Процедура открытия вручную

Нажмите на присоску на экран, прямо над кнопкой домой.

Убедитесь, что чашка полностью на экране, чтобы получить плотное уплотнение.

IPhone 5s/SE — инструкция по замене экрана

Используйте это руководство, чтобы заменить треснувший или поврежденный дисплей вашего iPhone 5s/SE.

Все необходимые детали имеются в наборе для самостоятельной замены в нашем магазине!

Как демонтировать дисплей

Для замены дисплея повторите описанные шаги в обратном порядке. В магазинах мобильных запчастей доступны дисплейные модули, в комплект сразу включены все малоразмерные запчасти, требуется только демонтировать старый модуль и поставить новый. При разбитом экране этот подход удобен.

время чтения: 1 минута

Убедитесь, что вы отсоединяете разъем кабеля от его гнезда, а не отодвигаете весь разъем вверх. Гнездо имеет собственный приклеенный кабель, который можно заправить, если вы не будете осторожны.

Запуск процедуры открытия iSclack

Закройте ручку на iSclack, открыв губки на присоске.

Поместите нижнюю часть вашего iPhone между присосками напротив пластикового указателя глубины.

Верхняя присоска должна лежать чуть выше домашней кнопки.

Откройте ручки, чтобы закрыть челюсти iSclack. Отцентрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.

Показана полная разборка iPhone SE. Видео наглядное.

Инструменты для ремонта

Для выполнения манипуляций понадобится небольшой набор инструментов.

Предотвращение разделения дисплея

Независимо от того, какой инструмент вы используете, «» вам нужно быть уверенным, что вы открываете весь экран ».

Если стекло начинает отделяться от пластика, как показано на первом изображении, вставьте пластиковый инструмент открытия между пластиковой рамкой и металлическим корпусом телефона, чтобы вытащить металлические зажимы из корпуса.

Если вы собираете телефон с отдельной лицевой панелью дисплея, вы можете поместить тонкую полоску клея между пластиковой лицевой панелью и стеклом, чтобы телефон оставался закрытым.

Инструкция по замене экрана iPhone 5s – Динамик

Удалите два винта, крепящиx верхнюю крышку динамика:

. Крайне важно, чтобы правильные винты вставлялись в соответствующие отверстия. В противном случае это может привести к серьезному повреждению дисплея во время сборки.

Используйте пластиковый инструмент, чтобы отодвинyть левую ножку крышки oт динамикa.

Сдвиньте пластиковым инструментом крышку влевo, чтобы отсоединить её.

Снимите крышку с дисплея.

Снимите динамик пинцетом.

. Если вы использyeтe ваши пальцы, будьте очень осторожны и не прикасайтесь к позолоченным контактам передней панели. Жир с пальцев может создать помехи в контактах.
