Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Feb 13, 2019

Инструменты

Думаете, не подошёл ли срок службы аккумулятора Apple iPhone 7 Plus к концу? Если статус батареи в настройках iOS уже даже не «хорошо», заметна медленная скорость работы самого смартфона, а число циклов давно перевалило за 500, то воспользуйтесь этой инструкцией по замене. Вы можете пройти эту процедуру самостоятельно, следуя пошаговым указаниям ниже.

Для изъятия старой батареи предстоит разобрать корпус. И здесь нужно учитывать водонепроницаемый фактор iPhone 7 Plus за счёт прослойки специальной прокладки на стыках. И она частично уничтожается в процессе снятия крышки. Заблаговременно купите водозащитный герметик для восстановления этой особенности. Если вашему телефону не требуется повышенная сопротивляемость влаге, то просто соберите корпус без герметика, подклеив крышку любым подходящим клеем для ремонта мобильных устройств.

Шаг 1

• Приготовьте место работы для разборки корпуса смартфона. • Разрядите ниже 25% (официальное требование Apple для мастерских) и выключите iPhone 7 Plus для безопасности. • Удалите SIM-карту. • Фирменной отвёрткой Pentalobe выкрутите 2 винта на нижней торцевой стороне устройства рядом с разъёмом. • Нагрейте феном лицевую панель смартфона в течение 20-30 секунд для размягчения клея на стыках.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Шаг 2

• Установите присоску на лицевую часть смартфона чуть выше кнопки «Home». • Тонким прочным инструментом (гитарным медиатором или специальной открывашкой корпусов) и присоской отделите нижнюю грань лицевой панели от корпуса. • Не углубляйте инструмент слишком далеко, чтобы избежать повреждения внутренних компонентов.

Шаг 3

• Продолжайте орудовать присоской и инструментом открытия в паре, снимая лицевую панель до конца. • Для этого скользящими движениями медиатора или открывашки увеличивайте зазор, расклеивая корпус. • В конечном счёте, когда по периметру стыка не останется склеенных граней, потяните за присоску и приоткройте лицевую панель. • Осторожнее! Экран подключён к системной плате хрупкими шлейфами — не оборвите их!

Шаг 4

• Используйте отвёртку Y000 для удаления 4 винтов в нижней правой части логической платы. • Не перепутайте винты! Сохраните местоположение каждого из них (особенно правого крайнего). • Снимите кронштейн. • Отключите от разъёма кабель. • Затем поочерёдно 2 шлейфа от лицевой панели, которые размещены рядом.

Шаг 5

• Выкрутите 3 винта отвёрткой Y000 в верхней правой части смартфона из кронштейна. • Не перепутайте винты! Запомните, как они расположены (два снизу меньшего размера). • Снимите кронштейн и отключите кабель датчика с лицевой панели. • Теперь вы можете убрать фронтальную половинку корпуса iPhone 7 Plus с экраном в сторону. • Во время сборки уделите на этом этапе некоторое время нанесению клея и герметика на стыках двух половинок.

Шаг 6

• Отвёрткой с крестовым шлицем удалите 2 винта в нижней левой части корпуса. • Не перепутайте винты! Они разного размера. • Сложенным пинцетом (если он у вас острый) или другим подходящим инструментом зацепите свободное отверстие датчика-барометра. • Сдвиньте модуль из вентиляционной решётки и удалите его.

Шаг 7

• Отключите кабель Taptic Engine от разъёма на печатной плате внизу корпуса. • Выкрутите крестовой отвёрткой 3 винта (они одинаковые) из тыловой части корпуса. • Удалите модуль Taptic Engine при помощи пинцета.

Шаг 8

• Потяните пинцетом за 3 чёрных ярлыка поочерёдно в нижней части батареи, вытащите с их помощью белые клейкие ленты из-под батареи. • Процедура удаления клейкой ленты сложная и чревата обрывом — в этом случае вы можете нагреть корпус с обратной стороны для размягчения клея. • Не нарушьте целостность оболочки аккумулятора — он может загореться!

Шаг 9

• Подцепите тонким инструментом корпус батареи и вытолкните её из посадочного лотка.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Заключение

Приклейте новый аккумулятор Apple iPhone 7 Plus с помощью двухсторонней клейкой ленты к задней стенке крышки смартфона. Во время сборки внимательно завинчивайте старые винты — вы можете спутать длину и повредить системную плату или дисплей. Убедитесь, что шлейфы надёжно подключены к разъёмам, а затем установите кронштейны на прежние места и не переусердствуйте с силой при закручивании крепежа. Клей нанесите после того, как вернёте на место герметик (если решили восстановить водонепроницаемые свойства). Сборку выполняйте в обратной последовательности инструкции.

13 Февраля 2019

Рано или поздно наступает момент, когда iPhone уже не так держит заряд, как раньше. Как правило, это происходит по вине iOS — она становится мощнее и требует больше ресурсов.

Но и частенько бывает так, что аккумулятор попросту потерял в ёмкости. Он уже чисто физически не способен проработать столько же, сколько работал и до этого.

Тогда и наступает время поменять аккумулятор iPhone.

Расскажем, как это сделать в домашних условиях. На примере iPhone 6s.

Как самому поменять аккумулятор iPhone

Технология замены может немного отличаться в зависимости от модели iPhone

ВНИМАНИЕ. Все перечисленные процедуры выполняйте на свой страх и риск. Если не уверены в чём-то, лучше обратиться к специалистам.

• Крестовидные (1,2 мм, 2,2 мм, 2,8 мм, 2,9 мм) и пятигранная 3,4 мм отвертки
• Присоска
• Диэлектрическая лопатка или медиатор
• Пинцет
• Новый аккумулятор для iPhone:

Ниже подобраны качественные аккумуляторы с AliExpress

iPhone 6
iPhone 6 Plus
iPhone 6s
iPhone 6s Plus
iPhone 7
iPhone 7 Plus

Пошаговая инструкция

Шаг 1. Выключаем смартфон, ждём 10 секунд. Раскручиваем два нижних 3,4 мм винта. Нижняя часть дисплея чуть-чуть приподнимется.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Шаг 2. Закрепите присоску в левом нижнем углу смартфона. Берём медиатор или лопатку, аккуратно поддеваем нижнюю часть дисплея.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Шаг 3. Аккуратно тянем присоской вверх, параллельно поддевая боковые стороны устройства медиатором или диэлектрической лопаткой. Дисплей начнет отходить с характерными щелчками.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Важно! Тяните осторожно, без резких движений, чтобы не повредить смартфон.

На моделях iPhone 6s и выше дисплей проклеен. Нужно аккуратно двигать медиатором или тонким скальпелем вдоль дисплея, как бы срезая её.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Шаг 4. Освободив все пазы дисплея, раскрываем iPhone на угол до 90 градусов.

На моделях iPhone 7 и выше крышка открывается вбок.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Шаг 5. Открутите два винта, крепящих держатель шлейфа аккумулятора: 2,9 мм винт – красный, 2,2 мм винт – желтый.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Шаг 6. С помощью пинцета извлеките пластину.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

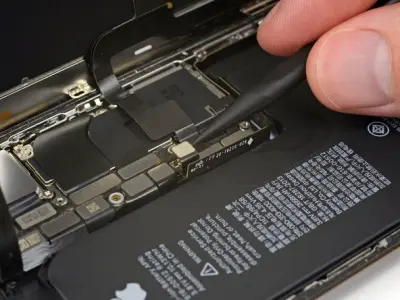

Шаг 7. С помощью диэлектрической лопатки отсоедините шлейф аккумулятора. Отведите шлейф подальше от разъема.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Шаг 8. Открутите четыре винта: три 1,2 мм винта – красные, один 2,8 мм винт – желтый.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Шаг 9. Извлеките держатель LCD.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Шаг 10. Отключите шлейф фронтальной камеры.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Шаг 11. Отключите шлейф сенсорного дисплея и шлейф передачи данных. Всё. Теперь можно отложить дисплей в сторону.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Шаг 12. С помощью тупого пинцета отогните кончики двух клейких полосок на нижнем краю аккумулятора.

Обратите внимание, что у пинцета не должно быть острых концов. Иначе вы рискуете проколоть литий-ионный аккумулятор. А из него вытекут опасные вещества.

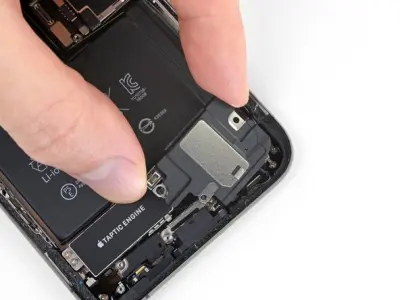

Если хотите облегчить себе жизнь, снимите модуль Taptic Engine, открутив 2 винта, закрепляющих его. Тогда скотчу не за что будет рваться и вытащить его гораздо проще.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

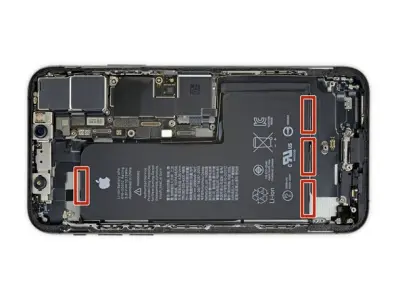

Шаг 13. Аккуратно потяните за одну клейкую полоску в направлении нижней части iPhone. Тяните до полного освобождения. Так, чтобы полоска не порвалась.

Если полоска всё-таки порвалась:

Необходимо аккуратно банковской карточкой поддевать батарейку, стараясь не повредить внешнююю оболочку и контроллер, который расположен внизу батарейки. Поддевать только сбоку, где нет кнопок.

Гаджет:  Найти мое устройство google со смартфона и загрузить найти мое устройство на ПК с помощью эмулятора Gameloop

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

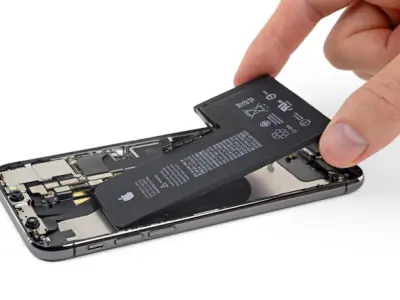

Шаг 14. Проведите аналогичную процедуру с другой полоской. Не забудьте придержать аккумулятор.

ВАЖНО. Прежде чем приклеивать обратно батарейку, нужно подключить дисплей к телефону, подключить аккумулятор и проверить его работоспособность. И только потом продолжать процесс обратной сборки.

При обратной установке батареи надо наклеить скотч (идёт в комплекте с батарейками) сначала на аккумулятор, а уже потом приклеивать к смартфону.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

В случае с iPhone 6s Plus необходимо сложить все три полоски в один пучок и тянуть их одновременно. Тяните так, чтобы они не касались компонентов смартфона, иначе рискуете их порвать.

Шаг 15. Проведите обратную сборку iPhone.

При сборке от модели 6s и выше нужно обязательно клеить пыле/влагозащитную проклейку. Её можно купить на AliExpress.

Собственно, на этом всё. Вы смогли успешно (или не очень) заменить аккумулятор iPhone.

По материалам iFixit

Если самому страшно

Разумеется, при самостоятельной сборке есть определенный риск. Вы можете испортить как сам аккумулятор, так и смежные компоненты iPhone. Это, в свою очередь, приведет к неработоспособности смартфона. И тогда уж точно придется обращаться в сервисный центр.

Можно не рисковать и обратиться к специалистам. Место проверенное, я там уже менял аккумулятор и разбитый экран год назад.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Всё просто. Заходите на ДамПродам, указываете свой айфон и тип поломки, вам перезванивают через 5-10 минут, назначаете любое место в Москве и через пару часов приезжает мастер. Всё сделают за 20 минут на месте.

??Кстати, сейчас у них действует акция: при замене экрана iPhone бесплатно дают защитное стекло. Пуленепробиваемое, очень крепкое. 😉

Да, DamProdam ещё и разбитые экраны iPhone меняют. Гарантия 3 месяца.

Всем известно, что аккумуляторы современных телефонов, в том числе и айфонов, имеют достаточно небольшую емкость. Это означает, что спустя некоторое время активного использования телефона, батарея будет держать заряд все меньшее количество часов. При этом сам аппарат будет работать без нареканий. Для того, чтобы продлить срок работы iPhone 13 можно заменить в устройстве АКБ.

Как определить дефект батареи

Качество и состояние аккумулятора гаджета определяет срок его работы. Критичными считаются следующие признаки:

Что может повлиять на работу батареи

Так как АКБ телефона связан со всеми его деталями и модулями, любое нарушение в работе одной из них может вывести его из строя:

Телефон находился более полугода в включенном состоянии с разряженной батареей;

В среднем, при активном использовании Айфона и соблюдении всех правил заряда аккумулятора, его ресурс составляет приблизительно тысячу циклов, а это около двух-трех лет работы

Перед поиском механического повреждения необходимо удостовериться в правильной работе IOS. Для этого необходимо перезагрузить iPhone с помощью трех кнопок или даже сделать откат до заводских настроек.

Можно ли пользоваться iPhone 13 с поврежденной батареей

Далеко не все обладатели Айфонов сразу же обращаются в сервисный центр для замены аккумулятора. В большинстве случаев это происходит тогда, когда ситуация становится критичной и использовать телефон можно практически не отходя от розетки. На первый взгляд, это не является проблемой и не приводит к возникновению критических аппаратных или механических неполадок. При этом существует вероятность того, что телефон отключится самопроизвольно в любой момент, что может принести значительные неудобства если iPhone 13 выполняет функции не только телефона, но и рабочего инструмента.

Резкое выключение аппарата может привести к утере важных несохраненных данных. Поврежденная батарея, рано или поздно, полностью выйдет из строя, превратив телефон в «кирпич».

Как происходит замена батареи iPhone 13

Для того, чтобы не испортить устройство, следует отказаться от самостоятельных вмешательств и обратиться в сервисный центр. Там будет проведена комплексная диагностика, по результатам которой станет ясно, что послужило причиной выхода аккумулятора из строя. Если это аппаратная проблема, специалисты вернут гаджет в первоначальный вид без замены батареи. Если повреждение механическое, такой манипуляции не избежать.

Для этого с устройства снимаются защитные винты, корпус равномерно прогревается техническим феном для размягчения фиксирующего клея. При помощи специальных медиаторов приподнимается и отводится дисплейный модуль. Выкручиваются 5 фиксирующих винтов. Отсоединяются все шлейфы, идущие от экрана. После этого удаляются винты защитной пластины и сама деталь, отсоединяется динамик. Осторожно отсоединяется батарея (она зафиксирована на 4 точках фиксирующим клеем). Устанавливается новый АКБ, телефон собирается в обратном порядке. После сборки устройства проводится контрольная диагностика, а на установленный аккумулятор выдается гарантия.

Ресурсы аккумулятора iPhone 13 Pro

На данной модели смартфона установлена АКБ на 3095 мАч, что существенно больше, чем у предшественников. Сама батарейка имеет L-образную форму и занимает внутри корпуса достаточно много места. Напомним, что по официальным данным, ресурс батареи рассчитан на 500 циклов перезарядки, после чего происходит значительное падение емкости.

Деталь может выйти из строя и раньше, особенно если вы пользуетесь неоригинальными зарядными устройствами и кабелями. Также нередко аккумулятор вздувается, увеличивается в размерах. Этим страдают все аналогичные запчасти, и Айфон не исключение. Выявить вздутие самостоятельно не всегда получается, но в самых тяжелых случаях может повредиться дисплей, задняя крышка и внутренние компоненты. Чтобы «не попасть» на дорогостоящий ремонт, рекомендуем обратиться в наш сервис для диагностики и замены аккумулятора.

Нам доверяют

За 7 лет работы сервисных центров мы помогли многим сотрудникамкрупных организаций и звездам интернет-бизнеса.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Проконсультируем по замене аккумулятора. Звоните

Ежедневно с 10:00 до 20:00

Почему ремонтируют у нас

Замена аккумулятора iPhone 13 Pro Max

Все чаще требуется подзарядка айфон 13 про макс? Значит пока установить новый источник питания. Выполним замену батареи  13   на вашем смартфоне в течении 20 минут в сервисном центре Рестудия в Москве. Устанавливаем только качественные АКБ, что подтверждается длительной гарантией – 7 месяцев.

Явные признаки износа батарейки начинают проявляться через полтора-два года после начала эксплуатации. Самый очевидный из них – время автономной работы сокращается до нескольких часов. Также, замена аккумулятора  13   требуется при присутствии следующих дефектов:

Часто владельцы до последнего не обращаются в ремонт, игнорируя быструю разрядку и перегрев айфона тринадцать про макс, что приводит к более серьезным поломкам впоследствии. В действительности, восстановление его работоспособности — это дело всего получаса в руках настоящих мастеров в сервисе Restudia.

Детальное обследование перед ремонтом с заменой АКБ

Согласно регламенту производителя в нашей мастерской после сдачи владельцем девайса в ремонт проводится бесплатная диагностика. Процедура включает проверку контроллеров питания (микросхемы разделяющей питание и генерирующей напряжение вторичных цепей), зарядки Tristar (часть микросхемы, ответственная на включение процесса зарядки), гнездо для подключения зарядного устройства. Весь процесс, благодаря наличию профессионального оборудования и применения компьютерных технологий, занимает не более 5-10 минут. Только убедившись, что остальные элементы исправны, инженеры приступают к замене аккумулятора айфон 13 про макс. Устанавливаемые комплектующие отличаются высоким качеством и все присутствуют на нашем складе.

Денежный расчет за произведенную работу производится строго в соответствии в прайсом на сайте. Недорогая цена на замену аккумулятора  13   включает и стоимость запчасти, и оплату труда специалиста. После оплаты и проверки работоспособности мобильного аппарата выдается акт выполненных работ с предоставлением сервисного обслуживания на семь месяцев.

Профессиональная замена батарейки – это гарант долгой и стабильной работы всего смартфона.

Используйте вотсап, специальную форму на сайте, телефон для отправки заявки или получения грамотной технической консультации по неисправности вашего аппарата.

Замена аккумулятора на Apple iPhone XS

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Аккумуляторы iPhone рассчитаны на сохранение 80% своей емкости в течение 500 циклов заряда, что для большинства пользователей составляет примерно 18-24 месяца пользования. После этого ваш iPhone, возможно, потребуется заряжать гораздо чаще, и iOS может предупредить вас о снижении производительности (другими словами, ваш телефон будет работать медленнее). Используйте это руководство, чтобы заменить аккумулятор и вернуть вашему iPhone прежнюю производительность.

Гаджет:  Как разобрать заднюю панель Xiaomi Redmi Note 6 Pro и как разобрать MacBook для обслуживания или ремонта в пределах собственного дома

Если ваша батарея вздута, примите соответствующие меры предосторожности.

Примечание: После ремонта на вашем iPhone может появиться предупреждение о “подлинности” аккумулятора, даже при использовании оригинальных запчастей Apple. Если ваш iPhone работает нормально, вы можете смело игнорировать предупреждение.

Для достижения оптимальной производительности после выполнения инструкции откалибруйте только что установленный аккумулятор: зарядите его до 100% и продолжайте заряжать еще как минимум два часа. Затем используйте свой iPhone до тех пор, пока он не выключится из-за низкого заряда батареи. Наконец, зарядите его непрерывно до 100%.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Перед началом работы разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите питание вашего iPhone перед началом разборки.

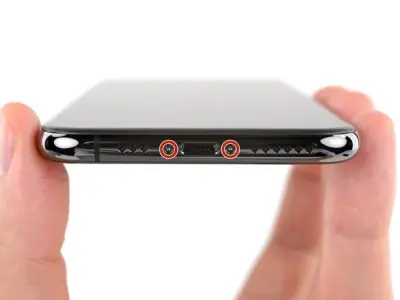

Открутите два винта pentalobe длиной 6,9 мм на нижнем крае iPhone.

Вскрытие iPhone приведет к нарушению его водонепроницаемости. Подготовьте запасные уплотнители, прежде чем переходить к выполнению этого шага, или позаботьтесь о том, чтобы избежать попадания жидкости, если вы будете собирать iPhone без замены уплотнителей.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Нагрев нижнего края iPhone поможет размягчить проклейку, фиксирующую дисплей, что облегчит открытие аппарата.

Используйте фен или тепловую пушку, или приготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить проклейку под ним.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Следующие два шага демонстрируют iSclack, удобный инструмент, который мы рекомендуем всем, кто часто занимается ремонтом. Если вы не используете iSclack, пропустите два шага до другого способа разборки.

Если пластиковый глубиномер прикреплен в центре iSclack, снимите его, он не нужен для больших аппаратов, таких как iPhone XS.

Расположите присоски у нижнего края iPhone — одну спереди, а другую сзади.

Плотно прижмите обе присоски к телефону.

Если дисплей или заднее стекло сильно потрескались, нанесите на них слой липкой ленты, чтобы присоски лучше прилипли. В комплект iSclack входят два кусочка липкой ленты для этой цели.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Крепко держите iPhone и закройте ручку iSclack (плоскогубцы с присосками), чтобы слегка отделить экран от задней панели телефона.

Не пытайтесь полностью отделить экран; небольшое отверстие вдоль нижнего края — это все, что вам нужно.

Вставьте вскрыватель в щель под дисплеем в нижнем крае iPhone.

Пропустите следующие два шага.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Если вы используете одну присоску, приложите ее к нижнему краю телефона, избегая при этом изогнутой кромки стекла.

Если ваш дисплей сильно потрескался, покройте его слоем липкой ленты, это поможет прилипанию присоски. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если все остальное не поможет, вы можете приклеить присоску суперклеем к разбитому экрану.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Потяните вверх присоску с сильным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней частью корпуса.

Вставьте в зазор вскрыватель.

Водонепроницаемая проклейка, удерживающая дисплей на месте, очень прочная; для создания этого начального зазора потребуется значительное усилие. Если вам трудно создать щель, дополнительно нагрейте и осторожно раскачивайте дисплей вверх и вниз, чтобы ослабить клей, пока не образуется достаточный зазор для вставки инструмента.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Проведите вскрывателем вокруг левого нижнего угла и вверх по левому краю iPhone, разрезая проклейку, удерживающую дисплей на месте.

Не вставляйте вскрыватель слишком глубоко, иначе вы можете повредить внутренние компоненты.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Снова установите вскрыватель в нижний край IPhone и проведите им вверх по правому краю, отделяя проклейку.

На вставляйте вскрыватель глубоко, вы можете повредить шлейфы дисплея, расположенные вдоль этого края iPhone. Вставьте его всего на несколько миллиметров, или примерно на ширину рамки дисплея.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Верхний край дисплея закреплен не только проклейкой, но и зажимами.

Проведите вскрывателем вокруг правого верхнего угла дисплея, осторожно потягивая или покачивая дисплей вниз в направлении порта зарядки.

Зажимы сломаются, если вы приложите слишком много усилий. Работайте осторожно и будьте терпеливы.

Опять же, не вставляйте его более чем на несколько миллиметров (примерно на ширину рамки дисплея), иначе вы можете повредить датчики на передней панели.

Проведите вскрывателем к противоположному углу и отделите оставшуюся проклейку.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Потяните за маленький выступ на присоске, чтобы снять ее с передней панели.

Если вы используете iSclack, и он еще закреплен на IPhone, снимите его.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Откройте iPhone, приподняв дисплей вверх с левой стороны, как заднюю обложку книги.

Пока не пытайтесь полностью снять дисплей, так как несколько хрупких шлейфов все еще соединяют его с материнской платой iPhone.

Прислоните дисплей к чему-нибудь, чтобы он поддерживался во время работы с телефоном.

Во время повторной сборки установите дисплей на место, выровняйте зажимы по верхнему краю и осторожно прижмите верхний край на место, прежде чем защелкивать остальную часть дисплея. Если он с трудом встает на место, проверьте состояние зажимов по периметру дисплея и убедитесь, что они не погнуты.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Удалите пять винтов, которые крепят защитную пластину коннекторов материнской платы:

На протяжении всего этого ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда был извлечены, чтобы избежать повреждения вашего iPhone.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Снимите защитную пластину.

Пластина может быть слегка приклеена к месту. Поднимайте осторожно, но уверенно, чтобы отделить ее.

Во время повторной сборки рекомендуется включить ваш iPhone и протестировать все функции, прежде чем закреплять дисплей на месте. Обязательно полностью выключите питание вашего iPhone, прежде чем продолжить работу.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Используйте лопатку или чистый ноготь, чтобы приподнять коннектор аккумулятора от разъема на материнской плате.

Старайтесь не повредить черный силиконовый уплотнитель вокруг коннектора и других элементов платы. Эти уплотнители обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните коннектор от платы, чтобы он случайно не соприкоснулся с разъемом и не подал питание на телефон во время ремонта.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Используйте лопатку или ноготь, чтобы отсоединить коннектор шлейфа на динамик/сенсор.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Лопаткой или ногтем отсоедините коннектор шлейфа дисплея.

Чтобы снова закрепить коннекторы, подобные этому, тщательно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если коннектор смещен, контакты могут согнуться, что приведет к необратимому повреждению.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Используйте лопатку или ноготь, чтобы отсоединить коннектор шлейфа сенсора от разъема.

Утопленное расположение этого разъема затрудняет повторное подключение. Не торопитесь и тщательно выровняйте его, затем аккуратно прижмите на место кончиком пальца — сначала с одной стороны, затем с другой. Вы должны почувствовать, как он встает на место.

Если какая-либо часть экрана не реагирует на прикосновения после ремонта, отсоедините аккумулятор, а затем установите этот коннектор на место, убедившись, что он полностью встал на место и что в гнезде нет пыли или другого сора.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Шлейф на динамик/сенсор слегка приклеен к месту.

Осторожно приподнимите шлейф, чтобы проклейка отсоединилась.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Снимите дисплей в сборе.

Во время повторной сборки можно оставить или заменить скотч дисплея.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Открутите пять винтов, крепящих две пластины, расположенные ниже вибромотора Taptic Engine и динамика:

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Пластины слегка приклеены к месту.

Аккуратно приподнимите их, чтобы отклеить и уберите каждую, будьте осторожны, чтобы не погнуть их.

Если необходимо, немного нагрейте это место феном или тепловой пушкой, чтобы размягчить клей. Использовать iOpener на пластинах не рекомендуется, так как из-за этого могут погнуться пружинные контакты.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Открутите винт Phillips, которым закреплена прижимная пластина коннектора динамика.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Удалите пластину коннектора динамика.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Используя острый конец вскрывателя, приподнимите и отсоедините коннектор динамика.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Поднимая динамик, будьте осторожны, чтобы не повредить шлейф динамика, который только что отсоединили. Если необходимо, отогните шлейф в сторону аккумулятора, чтобы создать пространство для выхода динамика.

Вставьте вскрыватель под верхний край динамика рядом с краем корпуса iPhone.

Аккуратно приподнимите верхний край динамика.

При установке динамика проверьте расположение шлейфа, убедитесь, что он не попадает под динамик.

Гаджет:  Как найти свою электронную почту на телефоне редми

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Когда приподнимите динамик, с помощью пинцета снимите пластиковую накладку с его верхнего края.

При необходимости подогрейте немного, чтобы размягчить клей и облегчить отделение накладки.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Держите динамик за боковые края и раскачивайте его из стороны в сторону, отделяя клей, крепящий его к нижнему краю iPhone.

Отодвигайте динамик от нижнего края iPhone до тех пор, пока не отделится уплотнитель.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Уплотнитель динамика не многоразовый. Удалите остатки клея пинцетом.

Для защиты от проникновения воды и пыли замените уплотнитель во время повторной сборки. Подготовьте область, очистив ее небольшим количеством изопропилового спирта и безворсовой тканью или фильтром для кофе, чтобы уплотнитель плотно прилегал. Установите новый уплотнитель на динамик, а затем установите динамик.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Вскрывателем отсоедините шлейф Taptic Engine, приподняв его коннектор от разъема.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Открутите два винта Phillips диной 1,9 мм, крепящих вибромотор.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Ухватитесь за пластиковую полоску и аккуратно поднимите ее над коннектором динамика.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Уберите вибромотор Taptic Engine

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Батарея крепится к задней части корпуса с помощью четырех кусочков эластичного скотча – один под верхней частью аккумулятора и три под нижней.

Каждый кусочек скотча имеет на конце черный язычок, который слегка приклеен к краю батареи.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Отделите первый язычок скотча от нижнего края аккумулятора.

У каждого язычка есть небольшая петля в центре. Вставьте инструмент в петлю, если у вас возникли трудности с захватом язычка.

Не прикасайтесь к батарее никакими острыми инструментами. Проколотая батарея может привести к утечке опасных химических веществ или возгоранию.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Повторите предыдущий шаг с двумя оставшимися на нижнем крае аккумулятора язычкам.

Будьте осторожны, не повредите коннектор шлейфа динамика рядом со средним язычком.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

На следующих шагах вы потянете за каждый язычок, чтобы медленно вытянуть скотч из-под батареи. Это специальный эластичный скотч, он теряет свою липкость при растяжении, поэтому вы сможете легко извлечь батарею.

Если полоски порвутся, не паникуйте! Не всегда всё происходит так, как задумано. Продолжайте читать, чтобы получить советы по удалению порванных полосок.

Чтобы увеличить ваши шансы на успех:

Если полоска все-таки оборвалась под батареей и ее невозможно извлечь, перейдите к другим полоскам, а затем выполните дополнительные действия, описанные ниже.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Возьмите один из внешних липких язычков аккумулятора и медленно потяните его от аккумулятора к нижней части iPhone.

Тяните равномерно, поддерживая постоянное натяжение полоски, пока она не выскользнет из зазора между батареей и корпусом.

Полоска растянется во много раз по сравнению с ее первоначальной длиной. Продолжайте тянуть и при необходимости перехватите полоску рядом с батареей.

Если клейкие язычки аккумулятора оборвутся в процессе извлечения, используйте пальцы или тупой пинцет, чтобы извлечь оставшуюся длину полоски, и продолжайте вытягивать.

Если какая-либо из клейких полосок порвалась под батареей и ее невозможно извлечь, попробуйте удалить оставшиеся полоски, а затем действуйте в соответствии с приведенными ниже инструкциями.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Повторите предыдущий шаг, чтобы удалить полоску с противоположной стороны, оставьте центральную напоследок.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Удалите центральную полоску, будьте осторожны, не зацепите ее за шлейф динамика.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Последний язычок расположен близко к датчику Face ID. В случае повреждения датчика, функция Face ID может быть восстановлена только компанией Apple, поэтому работайте осторожно.

Подцепите и отделите язычок с последней клейкой полоски на верхнем краю верхнего отсека батареи.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Потяните и удалите последнюю клейкую полоску.

Полоска может отбросить батарею, когда она отделится от iPhone, поэтому прикройте рукой батарею, чтобы удержать ее, но не прижимайте, иначе дополнительное давление может привести к обрыву клейкой полоски под батареей.

Если вы успешно удалили все четыре клейкие полоски, пропустите два следующих шага.

В противном случае, если какая-либо из клейких полосок оторвалась под батареей и ее не удалось извлечь, перейдите к следующему шагу, описанному ниже.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Примерно через минуту осторожно поднимите аккумулятор.

Батарея должна высвобождаться с минимальным усилием. Если это не так, добавьте еще немного изопропилового спирта и повторите попытку. Не сгибайте и не прокалывайте батарею.

Будьте осторожны, чтобы не повредить шлейфы или катушку беспроводной зарядки, расположенные непосредственно под аккумулятором.

Чтобы попробовать альтернативный способ отсоединения аккумулятора, перейдите к следующему шагу.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Если какая-либо из клейких полосок оборвалась, и батарея остается приклеенной к задней части корпуса, приготовьте iOpener или используйте фен для нагрева задней части корпуса непосредственно за батареей.

Нагревайте iPhone до тех пор, пока задняя крышка не станет слишком горячей, чтобы к ней было возможно спокойно прикасаться. Не перегревайте iPhone, иначе вы можете случайно воспламенить аккумулятор.

Переверните iPhone обратно и проденьте прочную нить (например, зубную нить или отрезок тонкой гитарной струны) под батарею.

Наденьте перчатки, чтобы защитить пальцы, или оберните каждый конец нити вокруг инструмента.

Тяните нить из стороны в сторону режущими движениями, чтобы отделить клей. Это может занять некоторое время, так как клей медленно деформируется, но имея достаточно терпения, его можно отделить. Не деформируйте и не повредите аккумулятор.

Начните с верхнего или нижнего края батареи и тяните к середине. Не протягивайте нить через среднюю треть аккумулятора, иначе вы можете повредить шлейфы или катушку беспроводной зарядки непосредственно под ним.

Если вы решите извлечь аккумулятор из iPhone с помощью лопатки, соблюдайте крайнюю осторожность, иначе вы можете повредить шлейфы или катушку беспроводной зарядки непосредственно под аккумулятором.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Возьмитесь за аккумулятор с нижнего края и извлеките его из iPhone.

Если в телефоне остался какой-либо спиртовой раствор, тщательно вытрите его или дайте ему высохнуть на воздухе перед установкой нового аккумулятора.

Установите на место Taptic Engine и динамик перед монтажом новой батареи. Это поможет правильно выровнять батарею во время установки.

Перед установкой новой батареи временно подсоедините коннектор батареи к коннектору на материнской плате. Это гарантирует, что батарея будет правильно выровнена в своем углублении.

Придержите аккумулятор, отсоедините его и продолжайте сборку устройства.

Выполните принудительный перезапуск после повторной сборки. Это может предотвратить ряд проблем и упростить устранение неполадок.

Сравните вашу новую запчасть с оригинальной, возможно перед установкой потребуется перенести некоторые компоненты или удалить остатки проклейки с новой детали.

Для сборки устройства следуйте этой инструкции в обратном порядке.

Владельцы Айфонов достаточно часто обращаются в сервисные центры с некорректно работающими динамиками. Для того, чтобы определить степень повреждения, а также понять, какие вмешательства потребуются, мастера проводят детальное тестирование устройства.

Перед обращением в сервисный центр, рекомендуется провести первичную самостоятельную диагностику и проверить следующие нюансы:

Стоить помнить о том, что iPhone 13 Pro Max оснащен двумя динамиками, один из которых отвечает за качество аудио – звука, а второй является разговорным и отвечает за то, чтобы пользователь слышал собеседника. Исходя из того, какой динамик поврежден, те функции и будут нарушены.

Самым простым и доступным способом проверки звука является тест с использованием гарнитуры. Она подсоединяется к iPhone 13 Pro Max, после чего на гаджете запускается любой видео или аудио – трек. Если гарнитура полностью передает звук, а при ее отключении он пропадает – присутствует проблема с динамиком.

Если в процессе разговора появляются хрипы, шипение, собеседник частично пропадает – на лицо проблемы с разговорным динамиком.

Какие факторы способствуют поломке динамика

Использование телефона с данным дефектом достаточно неудобно для его владельца. Искажение или частично пропадание звука приводит к некорректной работе с аудио и видео – файлами, а также мешает при телефонном разговоре.

Какие существуют пути решения проблемы

Практически во всех случаях, проблема решается заменой динамика. Выполнять  ее стоит в специализированном сервисном центре после комплексной диагностики устройства.

Замена слухового динамика выглядит следующим образом:

После окончания всех технических шагов, устройство запускается и тестируется. На установленные детали и работу мастера устанавливается гарантия.

Замена аккумулятора iPhone 7 своими руками и как заменить аккумулятор Apple iPhone 7 Plus

Оцените статью
GadgetManiac
Добавить комментарий
